Přírubové spojky

Přírubové spojky jsou nejčastěji používanými průmyslovými spoji, především pro spojování sekcí potrubí, ale také pro jejich spojení s hadicemi a agregáty. Příruby jsou nejčastěji přivařeny k potrubí, mají obvykle kruhový tvar, jsou vyráběny z uhlíkové oceli (bez povrchové úpravy nebo pozinkované) nebo nerezi. Přírubový spoj je těsněn plochým těsněním a spojen šrouby, rozmístěnými symetricky po obvodu příruby. Příruby mají těsnící plochu přizpůsobenou typu použitého těsnění. Nejčastěji se jedná o ploché těsnění.

Příruby používané v průmyslu jsou vyráběny dle norem, určujících jejich typy, rozměry, druhy těsnících ploch, používané typy ocelí a přípustné tlaky při dané teplotě.

  • Příruby dle evropských norem, zvané PN nebo také DIN jsou vyráběny v souladu s normou EN 1092-1. Symbol PN a za ním následující číslo např. PN16 označuje třídu nominální tlakové řady příruby např. PN16 znamená tlak 16 bar (při teplotě +20°C). Ve spojení s hadicemi jsou používány příruby PN10, PN16 (nejčastěji) PN25 a PN40.
  • Příruby dle amerických norem, zvané příruby ASA, jsou vyráběny dle normy ASME (ANSI) B16.5. Mají jiné rozměry a nejsou zaměnitelné s přírubami PN. Nejčastěji jsou používány třídy amerických přírub: ASA150 (odpovídá PN20) a ASA300 (odpovídá PN50).

Pro propojení částí instalace jsou důležité přípojné rozměry přírub pro daný nominální průměr DN (průměr těsnícího prstence, vnější průměr příruby, roztečná kružnice otvorů pro šrouby, jejich počet a velikost). Základní rozměry standardních přírub jsou uvedeny v příloze Technické informace “ Přípojné rozměry přírub PN a ASA“.

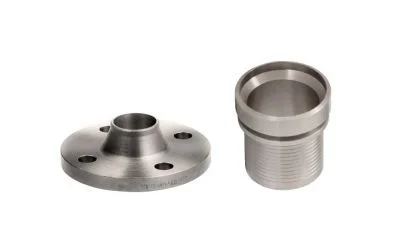

Příruby jsou používány jako varné koncovky, přivařené k pevné části instalace nebo jako přírubové koncovky pro hadice (příruba přivařená na hadicový trn). Přírubové koncovky mohou mít pevnou nebo otočnou přírubu (příruba s otvory pro šrouby volně na těsnícím lemu). Obecně pokud je na jedné straně hadice použita pevná příruba, je nutné na druhé straně použít koncovku s otočnou přírubou, aby nedocházelo ke krutu hadice.

V sortimentu Tubes International naleznete:

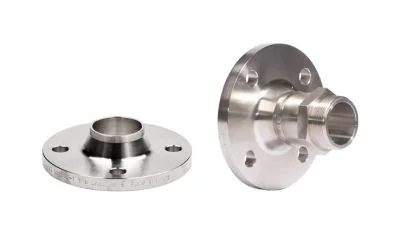

  • příruby různých typů vyrobené u uhlíkové oceli, nerezi AISI304 a AIS316;

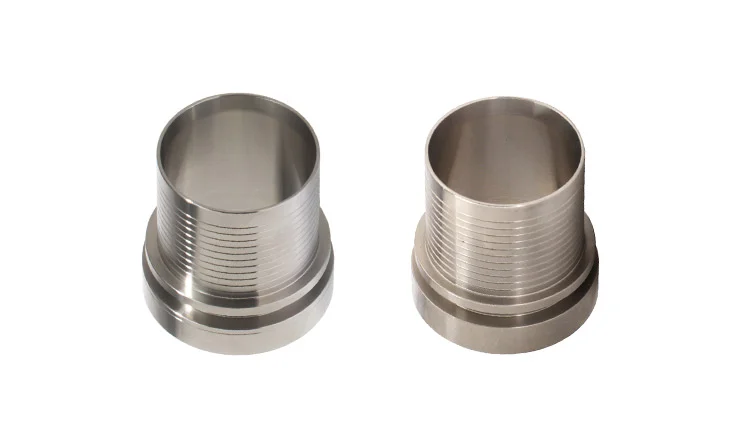

  • hadicové trny pro přivaření na přírubu;

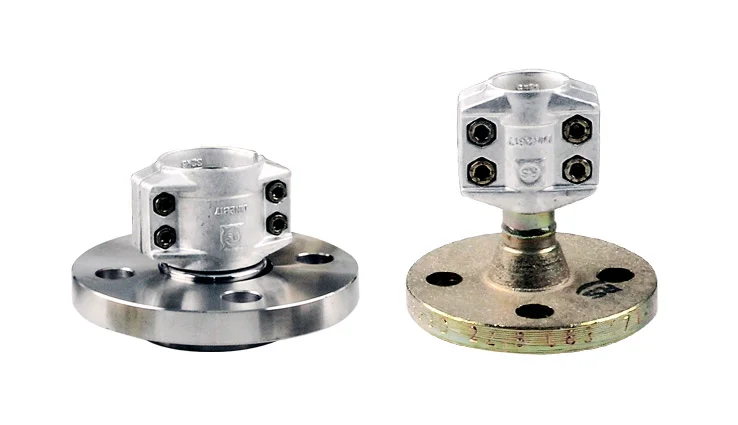

  • kompletní přírubové koncovky k montáži na pryžové nebo plastové hadice;
  • přírubové adaptéry;

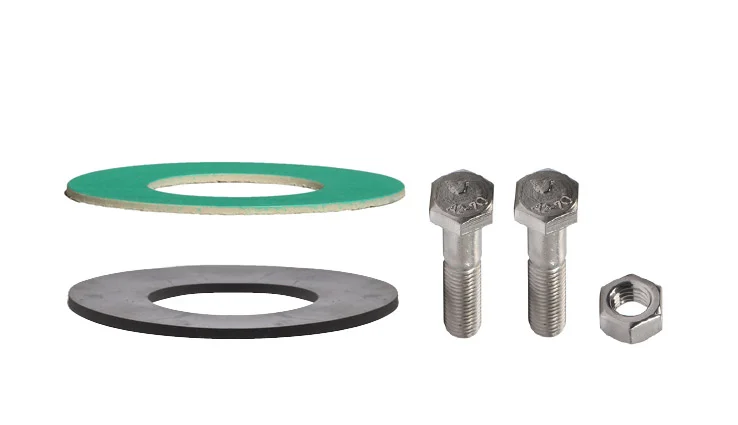

  • těsnění a šrouby pro přírubové spoje.

Tubes International dodává na objednávku také atypické přírubové koncovky dle specifikace zákazníka z různých materiálů .

Přírubové koncovky pro kovové a kompozitní hadice naleznete v kapitolách, určených těmto hadicím, hygienické přírubové koncovky CLAMP (Triclover) v kapitole: nerezové hygienické spojky. Vysokotlaké přírubové koncovky (příruby SAE, příruby pro hydraulická čerpadla) naleznete v kapitole HYDRAULIKA (VYSOKÉ TLAKY).
