Hadice na sypké látky a potraviny – obecné informace

Hadice na abrazivní materiály jsou používány pro transport sypkých materiálů s vysokým koeficientem otěru. Jsou používány mimo pro pískování, tryskání broky a suchým ledem, transport omítek, betonu, cementu, písku a štěrku a také pro transport obilí, granulátů, krmiv, osiva, cukru nebo mouky (podrobné informace týkající se použití naleznete na katalogových listech jednotlivých hadic).

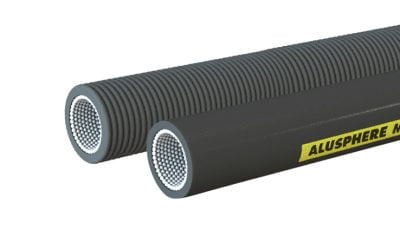

S ohledem na aplikaci jsou transportní hadice vyráběny z materiálů odolných otěru jako jsou: směs pryží SBR/NR, plastů PU/PVC nebo keramických destiček, zalitých v přírodní pryži. Duše hadic určených pro potraviny je vyrobena z bílé pryže. Otěruvzdornost pryžových hadice je uváděna v souladu s normou DIN 53516 od 36 mm3 do 80 mm3 (čím nižší hodnota tím vyšší odolnost otěru).

Rozsah vnitřních průměrů hadic této skupiny je od 13 do 500 mm. Maximální pracovní tlak činí 80 bar (hadice na beton).

Koncovky na transportní hadice lze upevnit pomocí šroubovacích objímek, montážních pásek, lisovacích spon, speciálních šroubovacích přírub. Více informací naleznete v kapitole Průmyslové armatury.

Transportní hadice naleznete také v kapitolách Odsávací hadice a Kovové hadice.

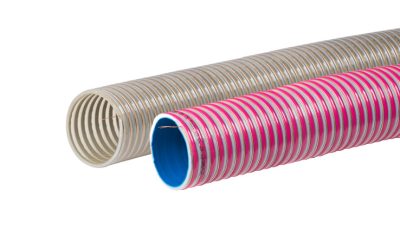

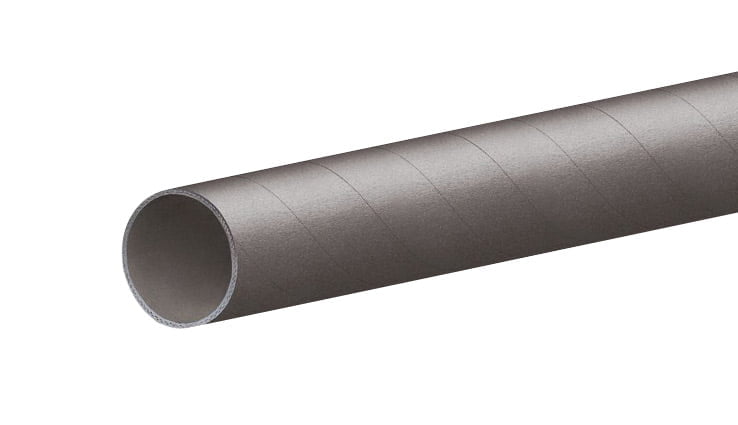

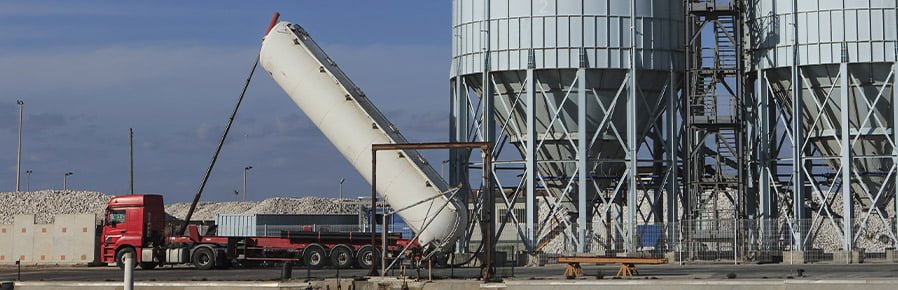

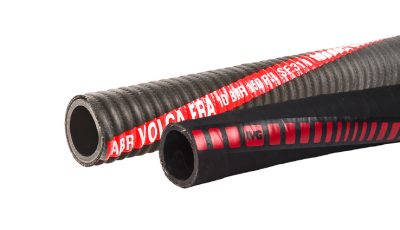

Hadice pro sypké materiály jsou používány pro transport granulátů, krmiv, semen, obilí, cukru, mouky, prášků, cementu, vápna a písku. Suché sypké materiály jsou hadicí transportovány pomocí stlačeného vzduchu nebo gravitačně bez tlaku. Jsou používány ve skladech, silech, cementárnách, dolech, elektrárnách, hutích a při výrobě izolačních materiálů. Obecně používány v silniční a železniční dopravě pro stáčení cisteren (s krmivy, cementem, vápnem, moukou).

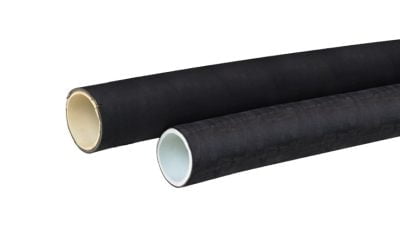

Transportní hadice pro sypké materiály jsou vyrobeny ze směsi pryží SBR/NR odolných abrazi, plastů PU/PVC nebo keramiky. U hadic pro transport potravin je duše vyrobena z bílé pryže. Otěruvzdornost duše je udávána v mm3 dle normy ISO 4649 (dříve dle DIN 53516) – čím nižší hodnota, tím vyšší odolnost duše hadice oděru.

Koncovky pro transportní hadice na sypké látky (viz kapitola PRŮMYSLOVÉ ARMATURY) lze upevnit pomocí šroubovacích objímek nebo spon, páskovacím systémem nebo lisovacími objímkami.
Transportní hadice naleznete také ve skupinách: odsávací hadice a vinuté kovové hadice.

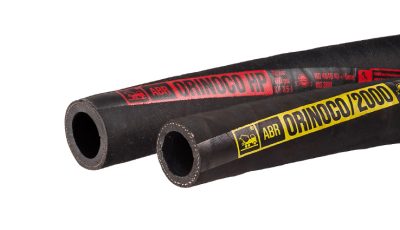

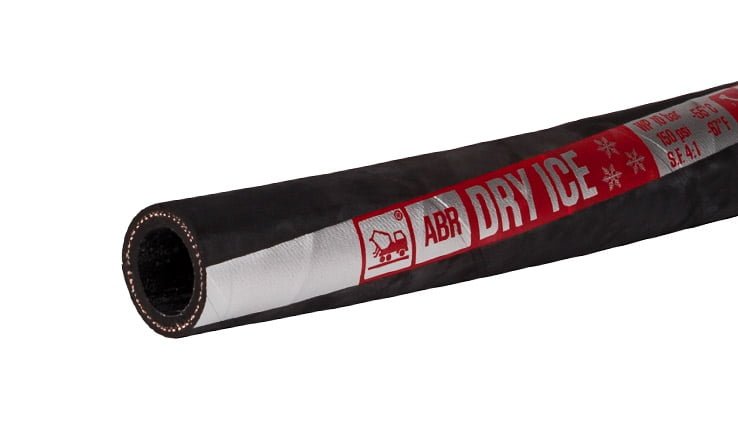

Hadice pro čištění a obrábění tryskáním: pískem, broky nebo suchým ledem.

Vyrobeny ze směsí pryží SBR/NR, vysoce odolných otěru a vyztuženy textilním kordem. Otěruvzdornost duše je udávána v mm3 dle normy ISO 4649 (dříve dle DIN 53516) – čím nižší hodnota, tím vyšší odolnost duše hadice oděru.

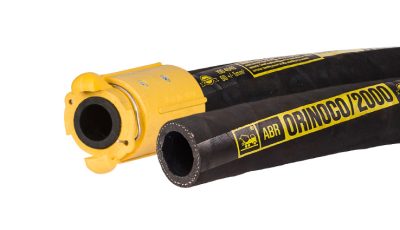

Používány se speciálními spojkami a tryskami pro pískování, vyrobenými z litiny, hliníku nebo nylony (viz kapitola PRŮMYSLOVÉ ARMATURY).

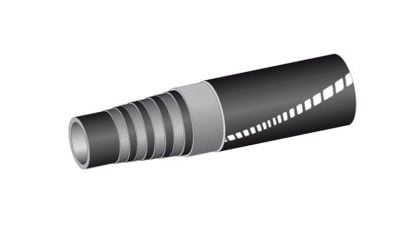

Tlakové a tlako-sací hadice (savice) pro písek a štěrk s vodou jsou používány na plovoucích sacích bagrech při prohlubování dna vodních nádrží a plavebních kanálů. Jsou používány pro sání rozmělněného materiálu (kaše) ze dna nádrže a jeho transport ze sacího bagru na místo skladování. Používány také v pískovnách a štěrkovnách.

Duše ze směsi pryže SBR/NR, výztuž textilním kordem nebo ocelovým opletem a případně také ocelovou spirálou. Obal odolný olejům, mořské vodě, otěru a atmosférickým vlivům. Dodávány jako kompletní hadice se zavulkanizovanými a pogumovanými přírubami.

Pevné částice, které proudí v hadici ve vzduchovém, vodním nebo polotekutém proudu, se třou o stěny hadice nebo koncovky a narážejí do nich pod různými úhly, zejména tam, kde je proudění turbulentní nebo mění směr (např. ohyby hadice, kolena koncovek). Opotřebení hadice nebo koncovky se projevuje jako úbytek materiálu, otěr vnitřní vrstvy hadice, vznik nerovností a vrypů.

Normy týkající se odolnosti gumy proti oděru a jejich význam

Odolnost proti oděru se zkoumá měřením objemového úbytku (mm3) gumového vzorku ve tvaru kotouče, který je přitlačován určitou silou na otáčející se válec pokrytý smirkovým papírem po určité dráze tření (počet otáček). Podrobnosti jsou uvedeny v normách ISO 4649 nebo starší DIN 53516. Výsledky těchto zkoušek, které výrobci uvádějí pro vnitřní vrstvu jednotlivých hadic, umožňují pouze teoretické srovnání hadic, přičemž lepší, odolnější hadice vykazuje nižší hodnotu oděru (úbytku) uvedenou v mm3: 50 mm3 je lepší než 80 mm3.

Jak je to v praxi

Opotřebení bude záviset na kombinaci mnoha faktorů, jako jsou:

  • charakter pevných částic (materiál, tvrdost, velikost, hmotnost, tvar částic);
  • rychlost a úhel nárazu pevných částic na materiál stěny;
  • fyzikální vlastnosti stěny (materiál, jeho tvrdost, odolnost proti oděru a jiné mechanické vlastnosti, hladkost povrchu);
  • teplota a její vliv na vlastnosti materiálů;

Odolnost materiálu proti oděru měřená v laboratoři je tedy jen jedním z mnoha faktorů ovlivňujících opotřebení hadice nebo koncovky. Není možné vypočítat životnost hadice pro přepravu pevných látek – například stejná hadice pro granule může být provozována po velmi dlouhou dobu nebo krátce v závislosti na tvaru zrn granulátu. Tloušťka vnitřní vrstvy hadice má zásadní význam pro dobu používání hadice.

Guma nebo plast jsou v mnoha případech lepší než kov

Guma a některé plasty jsou v mnoha případech lepší a vykazují nižší opotřebení než např. ocel. Proč? Kinetická energie pevné částice při nárazu na gumový povrch se přeměňuje na energii pružné deformace tohoto povrchu a z velké části se vrací částici jejím odrazem, aniž by došlo k poškození gumového povrchu. Proto se v mnoha případech používá vyložení kolen ocelových potrubí gumou a kovové koncovky některých hadic se montují na vnější povrch hadice, nikoliv do hadice. Typické materiály používané pro vnitřní vrstvu hadice pro pevné látky: přírodní guma NR, směs přírodní a syntetické gumy NR/SBR a z plastů polyuretan PU.

Pevné částice, které proudí v hadici ve vzduchovém, kapalném nebo polotekutém proudu, se třou a narážejí do stěn hadice, což způsobuje elektrizaci – vznik a hromadění elektrických nábojů. Elektrizace je nebezpečná, protože:
• může vést k hromadění přitahované nabité látky (např. prachu) a ucpání hadice;
• napětí elektrického náboje může způsobit jiskru, což může mít za následek požár nebo výbuch s katastrofálními následky!

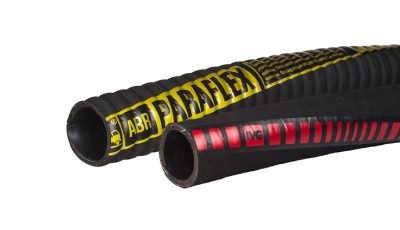

Materiálem flexibilní hadice je guma nebo plast, které obecně patří mezi izolátory – elektrické náboje se v nich nemohou volně pohybovat, rozptylovat nebo odvádět do země. Také vzduch je izolátor, a proto je problém elektrizace obzvláště důležitý v pneumatické dopravě. Aby se elektrické náboje mohly rozptylovat, používáme:

vodivou gumu:
R ≤ 106
antistatickou gumu:
106 Ω < R ≤ 109
měděné antielektrostatické vodiče
R ≤ 10 Ω

v různých kombinacích (vnitřní, vnější vrstva) a v závislosti na použití hadice. Je nezbytně nutné:

  • použití hadice s vodičem – účinně a trvale připojit vodič ke koncovkám a uzemnit. Kontrolovat. Vodič nemůže plně nahradit antistatickou vnitřní vrstvu.
  • pro zóny s nebezpečím výbuchu (ATEX) – provést analýzu rizik

Hadice pro pevné látky najdete také v kapitolách „Odsávací hadice“ a „Navíjené ocelové hadice“.
