Kompozitní hadice – obecné informace

Kompozitní hadice jsou lehké a vysoce flexibilní hadice se speciální vícevrstvou konstrukcí. Skládají se z několika vrstev plastové fólie nebo tkaniny, spirálovitě navinutých ve formě pásů mezi dvěma drátěnými spirálami: vnitřní a vnější spirálou. V závislosti na použitém materiálu plastu (polypropylen, polyamid, ECTFE) a drátu (pozinkovaná ocel, nerezová ocel, hliník, ocel potažená polypropylenem) jsou určeny pro přepravu chemikálií (i agresivních), ropných produktů, zkapalněného plynu, koncentrovaných alkoholů atd. Používají se především pro vykládku a nakládku cisternových vozů, na železnici a v námořní dopravě (z lodi na břeh a z lodi na loď), jakož i v průmyslových zařízeních. Hadice se dodávají ve formě hotových, tlakově zkoušených hadic, zakončených různými koncovkami a spojkami. Kompozitní překládací hadice se často montují na plnicí a vyprazdňovací zařízení (UNO) v pozemních a přístavních manipulačních terminálech. V Polsku překládací hadice podléhají požadavkům dopravního technického dozoru a jsou dodávány s příslušnými certifikáty TDT.

Všechny kompozitní hadice dodávané společností Tubes International jsou testovány tlakem a kontrolovány z hlediska elektrické vodivosti. V mnoha případech je možné hadici opravit opětovnou instalací koncovky. Výměnu by měl provést dodavatel, společnost Tubes International.

Hadice vhodné pro ropné a chemické látky v určitém rozsahu naleznete také v dalších kapitolách sekce PRŮMYSLOVÉ HADICE, zejména: hadice na ropné produkty, hadice pro chemikálie, teflonové hadice, tlakové kovové hadice, odsávací a ventilační hadice.

Kompozitní hadice mají specifickou, složitou konstrukci, která se zcela liší od konstrukce běžných hadic (např. pryžových, ocelových). Vnitřní spirála zajišťuje vakuovou pevnost hadice. Navrstvené vrstvy tkaniny a fólie hadici utěsňují a zpevňují a jsou kombinací různých materiálů v závislosti na provedení. Toto řešení zajišťuje vysokou tlakovou, chemickou a tepelnou odolnost i pružnost. Správná volba těchto materiálů zajišťuje chemickou, teplotní a tlakovou odolnost. Vnější spirála spojuje všechny součásti dohromady a zajišťuje odolnost proti oděru a mechanickému poranění.

  1. vnitřní spirála
  2. vrstva tkaniny
  3. vrstva fólie
  4. vrstva látky
  5. povlak
  6. vnější spirála
818x400px budowa weza kompozytowego

Vzhledem ke specifické konstrukci a složité technologii lisování se kompozitní hadice dodávají pouze ve formě prefabrikovaných hadic zakončených různými koncovkami (vnitřní závity, vnější závity, příruby, nádržkové spojky, TW spojky, spojky CAMLOCK atd.). Pro velmi agresivní chemikálie se používají koncovky z nerezové oceli potažené ECTFE (fluorový polymer podobný teflonu). Existuje speciální ohnivzdorná verze hadice FIRESAFE – kontaktujte společnost Tubes International.

Kompozitní hadice jsou navrženy a vyrobeny podle vysokých standardů a splňují různé mezinárodní a americké normy. Mezi ně patří:

  • EN 13765:2018 specifikuje řadu požadavků na termoplastické (nevulkanizované) vícevrstvé hadice a hadice pro přenos uhlovodíků, rozpouštědel a chemikálií, včetně: vnitřního průměru, maximálního provozního tlaku, minimálního poloměru ohybu, rozsahu pracovních teplot, elektrických vlastností atd. Hadice typu 1 jsou vhodné pro aplikace s parami, zatímco hadice typu 2, 3 a 4 se používají pro kapalná média.
  • IGC Code – (rozšířením této zkratky je International Code for the Construction and Equipment of Ships Carrying Liquefied Gases in Bulk) – je Mezinárodní předpis pro konstrukci a vybavení lodí přepravujících zkapalněné plyny ve velkém. Tyto předpisy byly přijaty v roce 1983 Mezinárodní námořní organizací (IMO). Těžké hadice pro zaoceánská plavidla mohou být schváleny v souladu s předpisy IMO, BCH a požadavky IBC.
  • Předpis IBC – mezinárodní norma, která obsahuje požadavky na přepravu nebezpečných chemických látek a škodlivých kapalných látek ve volně loženém stavu po moři.
  • USCG (United States Coast Guard) – pro námořní aplikace federální agentura odpovědná za námořní bezpečnost a ochranu životního prostředí v přístavech a na moři.
  • AS 2683-2000 – Tato australská norma specifikuje požadavky na hadice a hadicové sestavy pro přepravu ropy a ropných produktů (kromě zkapalněného ropného plynu) při teplotách produktů do +65 °C a teplotách okolí od -20 °C do +55 °C.

Při výběru materiálů z hlediska chemické odolnosti (materiály, které jsou v přímém kontaktu s přenášeným médiem) je důležité zohlednit materiál vnitřní vrstvy hadice i vnitřní spirály. Důležité je také zvážit korozivní působení vnějšího prostředí, např. výparů kyseliny chlorovodíkové, pak je důležité zvážit odolnost materiálů povlaku a vnější spirály.

označení indexůmateriál vnitřní spirálymateriál vnější spirály
GGpozinkovaná ocelpozinkovaná ocel
AGhliníkpozinkovaná ocel
AAhliníkhliník
PGocel potažená polypropylenempozinkovaná ocel
NGocel potažená nylonempozinkovaná ocel
SGAISI 316 ocelpozinkovaná ocel
PSocel potažená polypropylenemAISI 316 ocel
SSAISI 316 ocelAISI 316 ocel
PPocel potažená polypropylenemocel potažená polypropylenem
materiał tkaniny i folii
polypropylen
polyamid
PTFE
ETFE (ECTFE)
polyester
aramidové vlákno
skleněná vlákna

Vzhledem k rostoucímu používání biopaliv je problém správné volby hadice pro tuto aplikaci velmi důležitý. Bionafta obsahuje zejména složky, jako jsou estery rostlinných olejů, které mají škodlivý vliv na elastomery a plasty používané pro hadice a těsnění (nitril, polypropylen, PVC a další). Také některé kovové materiály používané při výrobě koncovek a zařízení nepříznivě ovlivňují vlastnosti paliv. Mosaz, bronz, měď, olovo, cín a zinek mohou urychlovat oxidační procesy paliva a při reakci se složkami paliva vytvářet nerozpustné usazeniny nebo gely. Proto je třeba se vyvarovat používání mědí legovaných, pájených nebo zinkem potažených koncovek. Místo toho se doporučuje používat armatury a zařízení z hliníku, nerezové oceli nebo nepozinkované uhlíkové oceli. Pro použití s biopalivy se doporučuje používat hadice DANOIL9 a AEROSTAR.

Elektrická vodivost je zajištěna kontaktem mezi vnitřní spirálou a vnější spirálou a koncovkou (přímo, přes objímku, antielektrostatický kabel a vodivé pryžové těsnění). Odpor mezi koncovkami hadice podle normy EN 13765:2018 nepřesahuje 1 Ω/m (2,5 Ω/m pro DN <50). U hadic na zkapalněné plyny podle EN 13766:2003 nepřesahuje 10 Ω.

Provozní tlaky uvedené v tabulkách jsou maximální přípustné provozní tlaky. Bezpečnostní faktor je 4:1 při +20 °C (HEAVY DUTY, CRYOGENIC: 5:1). Čím vyšší je provozní teplota, tím nižší je provozní tlak. Použití hadic pro teploty vyšší než +60 °C vyžaduje potvrzení. Použití hadic při extrémních hodnotách tlaku, teploty a poloměru ohybu se nedoporučuje. Správný a konečný výběr hadice pro konkrétní použití by měl být vždy písemně potvrzen společností Tubes International.

Všechny typy kompozitních hadic lze vyrobit v nehořlavém provedení FIRESAFE. Ta má další tepelně reflexní a nehořlavé vrstvy, které zajišťují, že si hadice po stanovenou dobu zachová svou integritu a kontinuitu toku, což umožňuje provést nouzové opatření. Při testech si hadice FIRESAFE naplněná leteckým palivem zachovala svou integritu v plamenech při teplotě +800 °C po dobu více než 30 minut a neudržela se v plamenech ani při teplotě +1200 °C. Navíc po uplynutí času dochází k postupnému úniku přes stěnu hadice, bez náhlého prasknutí nebo vypuštění, což umožňuje hasičské a záchranné akce.

KATALOG
Stáhnout

PRODEJNÍ SÍŤ
Prověřit

Eshop.
Přejít

POPTÁVKA
Odeslat

Seznam produktů:

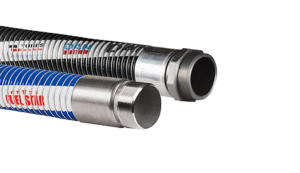

Kompozitní palivové hadice

Kompozitní palivové hadice

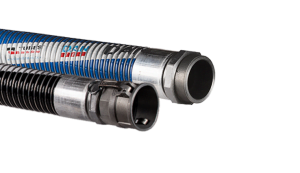

kompozitní hadice pro biopaliva

Kompozitní hadice pro biopaliva

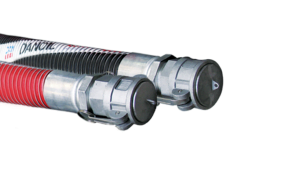

Kompozitni potrubí pro cisterny

Kompozitni potrubí pro cisterny

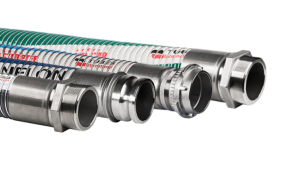

Kompozitní chemické hadice

Kompozitní hadice – chemické

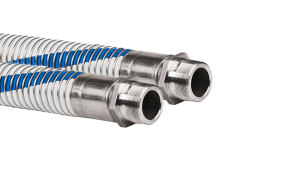

Kompozitní hadice pro kryogenní kapaliny

Kompozitní hadice pro kryogenní kapaliny

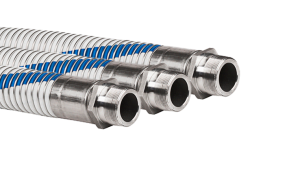

Kompozitní hadice pro LPG

Kompozitní hadice pro LPG

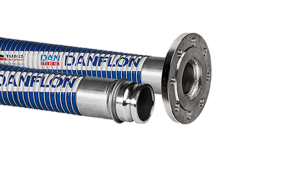

Kompozitní hadice pro vysoké teploty

Kompozitní hadice pro vysoké teploty

až do +160oC

Hadicový závěs

Hadicový závěs

z polyuretanu

Ochranné kroužky

Ochranné kroužky

z pryže NBR, EPDM nebo silikonu

Vozík na hadici

Vozík na hadici

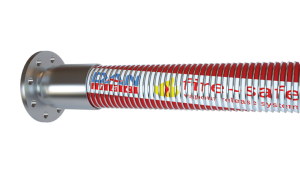

Nehořlavé kompozitní hadice
