Objímky pro spojování a opravy potrubí (standard DIN 86128)

Potrubní spojky jsou spolehlivým elementem určeným pro spojování tenkostěnných i silnostěnných trubek z kovu nebo jiných materiálů. Potvrzeny certifikáty DVGW, IACS, Bureau Veritas, Class NK, Lloyds Register, DNVGL, RINA, Korean Register, ABS, Russian Maritime Register of Shipping, China Classification Society.

Alternativa konvenčních metod spojování potrubí
Potrubní objímky jsou s ohledem na náklady konkurenční alternativou konvenčních řešení potrubních spojů pro potrubí z kovu a plastů.
Těsnost spoje
Patentovaný systém těsnění zaručuje lepší těsnost při růstu tlaku média. Těsnění se pod tlakem nedeformuje díky speciálnímu kompenzujícímu profilu klínovitých zubů. Objímky jsou těsné i při malém osovém posuvu nebo úhlovém posuvu do 2°.
Výhoda používání i v těžko dostupných místech
Objímky jsou lehké, praktické, kompaktní a mohou být snadno montovány také v těsných a těžko dostupných místech.
Rychlá a snadná montáž
Lze s nimi snadno a rychle spojovat hladké trubky. Objímky jsou dodávány jako připravené pro montáž. Nasazují se na konce trubek, nastaví osovou pozici a průměr. Pro správnou montáž je nutné šrouby dotahovat dynamometrickým klíčem.
Účinně tlumí změny tlaku, vibrace, akustické vlny a otřesy

Široké využití v aplikacích jako:

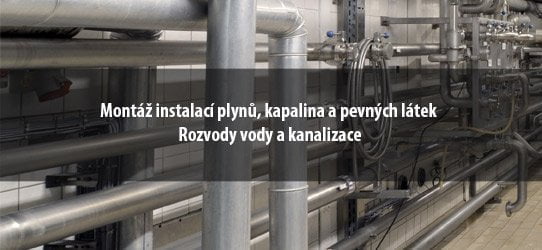

Montáž instalací plynů, kapalina a pevných látek, rozvody vody a kanalizace

Stavebnictví, lodní průmysl, hornictví a hlubinné dobývání

Potrubní spojka UNI-GRIP S

pro spoje kov – kov,
pro osové a úhlové posuvy,
patentovaný tvar těsnění,
2 ozubené prstence pro ocelové trubky,
standard W5 (nerez AISI 316Ti).

Materiálové verze	W5 (standard)	W4 (volitelně)	W2 (volitelně)
Obal	nerez AISI 316Ti (1.4571)	nerez AISI 304 (1.4301)	nerez AISI 301 (1.4046)
Šrouby (třída A4-80)	nerez AISI 316Ti (1.4571)	nerez AISI 316Ti (1.4571)	nerez AISI 316Ti (1.4571)
Čepy	nerez AISI 316Ti (1.4571)	nerez AISI 304 (1.4301)	nerez C15E (1.1141)
Vnitřní páska (volitelně)	nerez AISI 316Ti (1.4571)	nerez AISI 316Ti (1.4571)	nerez AISI 316Ti (1.4571)
Ozubený prstenec	nerez AISI 301 (1.4310)	nerez AISI 301 (1.4310)	nerez AISI 301 (1.4310)
Těsnění	EPDM	NBR	Viton (opcja)
Pracovní teplota	od -30°C do +125°C	od -20°C do +80°C	od -20°C do +180°C
Použití	horká voda, vodné roztoky, splašky, lehké chemikálie, vzduch	voda, vzduch, oleje a benzin, jiné uhlovodíky	ozón, kyslík, oleje , kyseliny, louhy a řada dalších chemikálií

Info:

Ve standardu dodávány bez vnitřní ocelové pásky, která je vyžadována ve speciálních případech např. pro práci při podtlaku.

Potrubní spojka UNI-FLEX S

pro spoje kov – plast,
pro spoje kov – kov,
pro spoje plast – plast,
pro úhlové posuvy,
patentovaný tvar těsnění,
standard W5 (nerez AISI 316Ti).

Materiálové verze	W5 (standard)	W4 (volitelně)	W2 (volitelně)
Obal	nerez AISI 316Ti (1.4571)	nerez AISI 304 (1.4301)	nerez AISI 301 (1.4046)
Šrouby (třída A4-80))	nerez AISI 316Ti (1.4571)	nerez AISI 316Ti (1.4571)	nerez AISI 316Ti (1.4571)
Čepy	nerez AISI 316Ti (1.4571)	nerez AISI 304 (1.4301)	nerez C15E (1.1141)
Vnitřní páska (volitelně)	nerez AISI 316Ti (1.4571)	nerez AISI 316Ti (1.4571)	nerez AISI 316Ti (1.4571)
Těsnění	EPDM	NBR	Viton (volitelně)
Pracovní teplota	od -30°C do +125°C	od -20°C do +80°C	od -20°C do +180°C
Použití	horká voda, vodné roztoky, splašky, lehké chemikálie, vzduch	voda, vzduch, oleje a benzin, jiné uhlovodíky	ozón, kyslík, oleje , kyseliny, louhy a řada dalších chemikálií
