Objímky, spony na hadice

Montážní spony

Skořepinové montážní spony (zvané také klemové spony nebo spannlok spony) jsou používány pro upevnění hadic na koncovky s pojistným zámkem Jsou nabízeny ve dvou verzích:

  • objímky RS-636…, RS-637… (DIN 2817) určené pro standardní koncovky (hladké),
  • objímky RS-635… (DIN 2826) určené pro vysokotlaké a parní koncovky (se zuby).

Nabízíme různé materiálové verze: nerez AISI 316, mosaz (odlitek), hliník (výkovek). Maximální pracovní tlak montážních spon vyrobených dle normy EN 14420-3 (DIN 2817) činí 25 bar, zatímco u spon vyrobených dle normy EN 14423 (DIN 2826) činí100 bar.

Montážní spony dle normy DIN 2817 jsou v naší nabídce dostupné také v ekonomické verzi (TI-SC-…).

Montážní spony

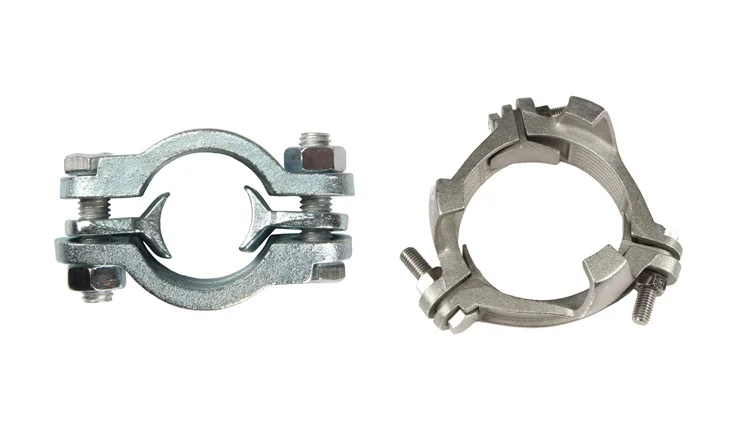

Litinové montážní spony

Dvoudílné spony (zvané také spony Herkules) vyrobené z galvanizované litiny jsou určeny pro montáž bajonetových spojek na hadice o průměrech od 13 mm do 150 mm. Jsou charakteristické robustním a bezpečným provedením, což zaručuje jejich bezpečné používání. Maximální pracovní tlak spon činí 16 bar. Dodávány také ve verzi s úchyty pro koncovky s pojistným prstencem dle normy DIN 20039 B s maximálním pracovním tlakem 25 bar.

Litinové montážní spony

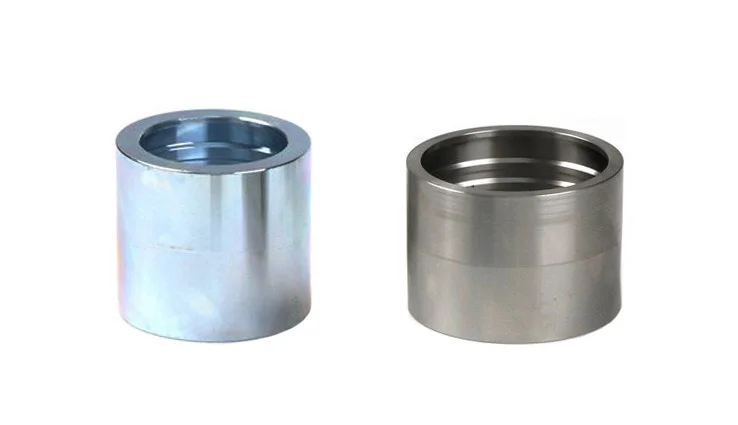

Lisovací objímky

Lisovací objímky jsou používány pro armování koncovek na průmyslové hadice (především na pryžové a termoplastové hadice s textilní výztuží, případně také na hadice s ocelovou spirálou, čili tlako-sací). Objímky jsou vyrobeny z galvanizované oceli nebo nerezi 304 či 316.

V nabídce Tubes International jsou dostupné následující typy lisovacích objímek:

  • Objímky typ L – používané k lisování koncovek hydraulického typu. Dostupné pro hadice v rozsahu průměrů od 5/16″ do 2.1/2″ a pro různé síly stěny hadice.
  • Objímky typ LDR, LD i LR – používané k lisování nerezových hygienických koncovek typu NH a koncovek s hladkým hadicovým trnem pod montážní sponu. Dostupné pro hadice v rozsahu průměrů od 1″ do 4″ a pro různé síly stěny hadice.
Lisovací objímky
