Palivové spojky – obecné informace

Palivové spojky jsou součásti průmyslové armatury, které zahrnují:

– suchoodpojovací spojky API

– parní spojky API

– gravitační palivové spojky

Běžně se používají při nakládce a vykládce palivových cisteren. Nejčastěji tvoří pevné vybavení spodních nalévacích ramen na překládacích terminálech (palivových základnách). Spodní metoda nakládky je v petrochemickém průmyslu široce využívána, protože výrazně převyšuje z ekonomického hlediska, bezpečnosti a rychlosti nakládání horní metodou. Spodní nakládací stanoviště je levnější na výstavbu než horní nakládací stanoviště. Při spodní nakládce operátor pracuje na úrovni země, což zvyšuje jeho bezpečnost. Spodní metoda také minimalizuje hromadění elektrostatických nábojů a vznik par během překládky. Spodní plnění je mnohem rychlejší (celá operace probíhá na úrovni země) a je možné plnit několik komor současně. Tyto výhody způsobují, že se spodní metoda plnění stává stále populárnější.

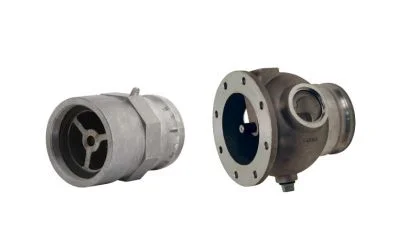

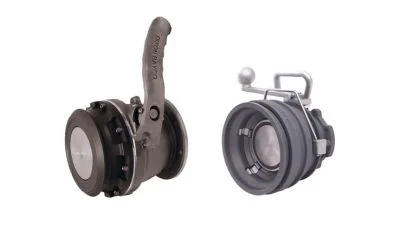

Spojky API se dělí na spojky pro kapalnou fázi (palivo) a plynnou fázi (páry). Spojky API pro kapalnou fázi jsou vyrobeny v jednom rozměru 4” API. Zásuvka (část hadice) a zástrčka (část cisterny) jsou vybaveny pístovými ventily, které se otevřou otočením páky zásuvky, přičemž podmínkou otevření ventilu je spojení zásuvky se zástrčkou. Je také možné otevřít ventil samotné zástrčky na cisterně bez připojení k zásuvce. Spojky pro plynnou fázi API jsou obecně spojky typu CAMLOCK 4”, vybavené ventilem na straně zástrčky (cisterna), který se otevírá pomocí sondy (pilota) – čepu umístěného uvnitř zásuvky CAMLOCK na straně hadice. Kromě toho sortiment palivových spojek API zahrnuje gravitační spojky (pro volný tok).

Spojky API byly navrženy a vyrobeny podle normy API RP-1004 (American Petroleum Institute). Ekvivalentem je norma EN 13083, která se týká zástrčky pro spodní plnění a vyprazdňování, a norma EN 13081, která se týká zástrčky a zásuvky pro zpětné získávání par. Tyto spojky jsou kompatibilní se spojkami jiných výrobců, vyrobenými podle doporučení výše uvedených norem.

Spojky API se používají při spodní nakládce a vykládce palivových cisteren. Nejčastěji tvoří pevné vybavení spodních plnicích ramen na překládacích terminálech (palivových základnách). Metoda spodní nakládky je široce využívána v petrochemickém průmyslu, protože výrazně převyšuje z ekonomického hlediska, bezpečnosti a rychlosti nakládku metodou horní. Spodní nakládací stanoviště je levnější na výstavbu než horní nakládací stanoviště. Při spodní nakládce operátor pracuje na úrovni země, což zvyšuje jeho bezpečnost. Spodní metoda také minimalizuje hromadění elektrostatických nábojů a vznik par během překládky. Spodní plnění je mnohem rychlejší (celá operace probíhá na úrovni země) a je možné plnit několik komor současně. Tyto výhody způsobují, že se metoda spodního plnění stává stále populárnější.

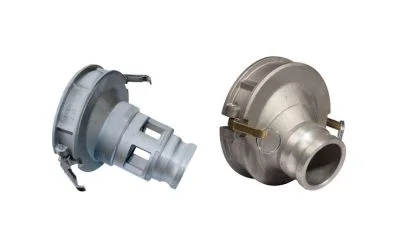

Palivové gravitační spojky (adaptéry spojek API) umožňují překládku gravitační metodou propojením části nádrže spojky API se standardní spojkou CAMLOCK. Spojky API jsou vyrobeny z hliníku. Pracovní tlak palivových spojek API je typicky kolem 6 bar.

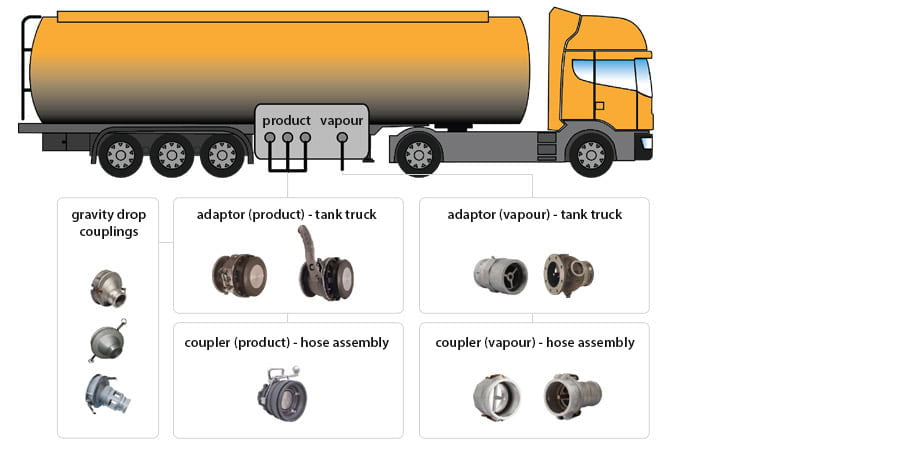

spodní palivové přípojky
