Koncovky pro vnitřní lisování

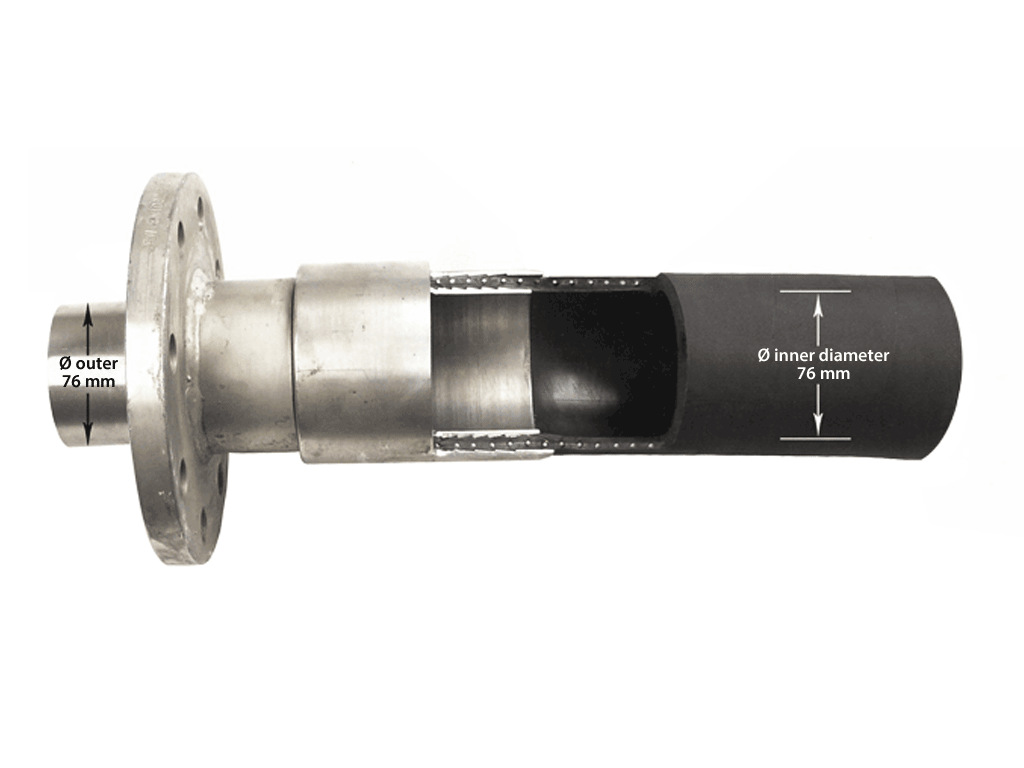

Systém vnitřního lisování umožňuje spojení koncovek s hadicí bez zmenšení průřezu v koncovce. Je zaručen plný průtok koncovkou – shodný nebo velmi blízký průměru hadice. Je nutné používat speciální koncovky a objímky i lisovací zařízení.

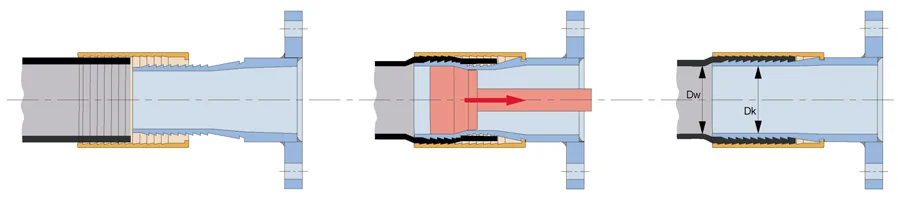

Lisovacím nástrojem je tvrzený trn, který má v pracovní části větší průměr než je průměr koncovky před zalisováním. Tento trn je protlačován koncovkou čímž ji roztahuje na odpovídající průměr.

Hlavní výhodou vnitřního lisování je větší průtok, což zkracuje dobu stáčení a má tak značný ekonomický efekt. Další výhodou je eliminace usazování materiálu nebo nečistot na hraně koncovky, což je typické u tradičního způsobu lisování. Je to zvláště důležité u sypkých a polotekutých materiálů (granuláty, zrní, cement, beton apod.) a pro potraviny.

Systém lze použít na většinu pryžových průmyslových hadic o průměrech od 2″ (DN50) do 12″ (DN300), pro hadice na vodu a vzduch, paliva, ropné látky, transportní hadice pro sypké materiály, pro potraviny. Je často používán v aplikacích offshore.

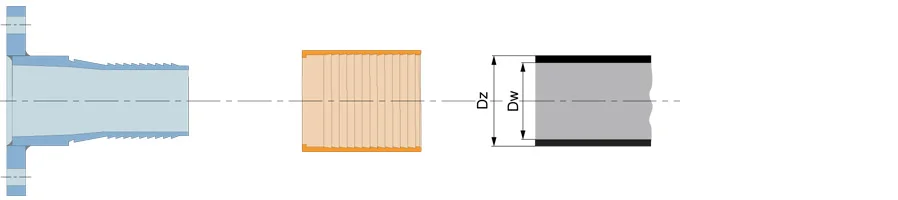

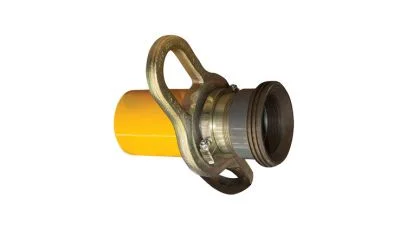

Pro vnitřní lisování jsou určeny speciální koncovky s vnějším závitem BSP, BSPT, API/NPT, přírubové, varné – vyrobeny z uhlíkové oceli nebo nerezi AISI 316. Lisovací objímka je volena dle dvou parametrů: vnějšího a vnitřního průměru hadice.

Maximální pracovní tlak činí 20 bar (může být omezen pracovním tlakem přípojky).
