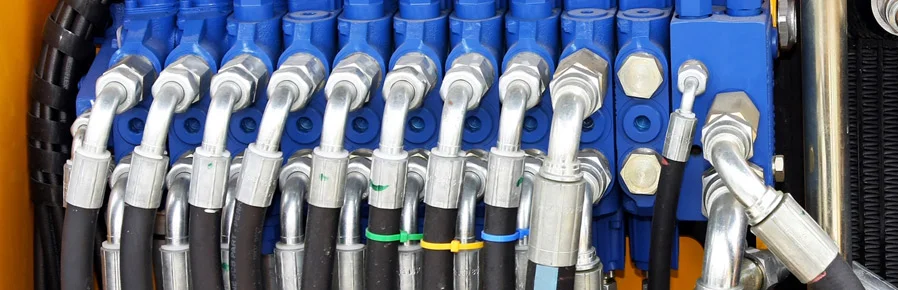

Koncovky hydraulických hadic – obecné informace

Pro bezpečný a dlouhodobý provoz potrubí je správný výběr armatury a jejího upevnění stejně důležitý jako správný výběr hadice. Armatury vybíráme s ohledem na všechny pracovní parametry potrubí, ale především na typ hadice, pro kterou jsou navrženy.

Ve výrobě a užívání na světě existuje obrovské množství druhů armatur vyráběných podle mezinárodních, národních norem nebo norem specifických pro konkrétního výrobce. Základem rozdělení je na jedné straně typ zakončení koncovky armatury ze strany přípojky (způsob těsnění, typ závitu, rozměr), na druhé straně způsob montáže armatury k hadici.

Hydraulické koncovky jsou uchyceny na hydraulické hadice odpovídajícími objímkami. Jsou určeny pro vysokotlaké pryžové a termoplastové hadice. Lze je také použít na průmyslové hadice. Montáž je prováděna lisováním na hydraulických lisech nebo šroubováním. Jsou vyrobeny z galvanizované uhlíkové oceli nebo z nerezi. V závislosti na typu připojení a druhu těsnění se rozlišuje řada typů koncovek např. metrické, palcové apod.

Materiál armatur, odolnost vůči korozi a rozsah pracovních teplot

Pozinkovaná uhlíková ocel: od -40°C do +200°C (v případě požadavků na stanovenou minimální houževnatost při záporných teplotách kontaktujte prosím Tubes International, nad 120°C se doporučuje korekce pracovního tlaku). Těsnění NBR (nitril): od -25°C do +100°C. Odolnost proti korozi (výskyt červené rzi na testovaných prvcích v solné komoře dle EN ISO 9227:2017-06): > 350 h.

Uhlíková ocel s povlakem zinek-nikl: od -40°C do +200°C (v případě požadavků na stanovenou minimální houževnatost při záporných teplotách kontaktujte prosím Tubes International, nad 120°C se doporučuje korekce pracovního tlaku). Těsnění NBR (nitril): od -25°C do +100°C. Odolnost proti korozi (výskyt červené rzi na testovaných prvcích v solné komoře dle EN ISO 9227:2017-06): > 700 h.

Nerezová ocel AISI 316: od -270°C do +800°C (nad 120°C se doporučuje korekce pracovního tlaku). Těsnění FKM (viton): od -20°C do +200°C.

BRITSKÝ STANDARD
AGR (TI-ZBZ110)DKR (TI-ZBW110)
koncovky pro hydraulické hadicekoncovky pro lisování hydraulických hadic
DKOR (TI-ZBW120)
armatury pro hydraulické potrubí
Palcový závit BSP, těsnění kužel 60⁰
DKR – kovové těsnění na kuželu 60⁰DKOR – těsnění o-kroužkem na kuželu 60⁰
AGR-F (TI-ZBZ140)DKR-F (TI-ZBW140)
armatury pro hydraulické hadicehydraulické armatury
Palcový závit BSP, ploché těsnění
Vyžaduje použití dodatečného plochého těsnění
AGR-K (TI-ZBZ130)
armatury hydraulických hadic
Palcový závit BSPT, těsnění na závitu
Vyžaduje použití těsnění na závitu, např. teflonové pásky nebo tekutého těsnění. Možné těsnění na kuželu 60⁰
RNR (TI-ZBB600)
lisování hydraulických potrubí
BANJO pro šroub s palcovým závitem BSP
Těsnění pomocí podložek mezi koncovkou a hlavou šroubu a plochou přípojky
AMERICKÝ STANDARD (SAE J516 / ISO 12151-5)
AGJ (TI-ZJZ110)DKJ (TI-ZJW110)
lisování hydraulických hadiclisování hydraulických hadic
JIC, palcový závit UNF
Kovové těsnění na kuželu 74⁰
AGO (TI-ZOZ110)DKO (TI-ZOW110)
hydraulická hadice lisovánílisování hydraulického potrubí
OFRS, palcový závit UNF
Čelní těsnění s o-kroužkem
AMERICKÝ STANDARD
AGN (TI-ZNZ110)DK NPSM (TI-ZNW110)
koncovka pro hydraulické hadicehydraulická hadice lisování
Závit NPT těsnění na závitu, NPSM kužel 60⁰
AGN – Vyžaduje použití těsnění na závitu, např. teflonové pásky nebo tekutého těsnění. Možné těsnění na kuželu 60⁰DK NPSM – kovové těsnění na kuželu 60⁰
armatura pro hydraulické hadice z nerezové oceli
SAE, palcový závit UNF
Těsnění s o-kroužkem
AMERICKÝ STANDARD
koncovka pro hadice uhlíková ocelSAE příruba
JIS příruba (KOMATSU)
Těsnění s o-kroužkem
velikost příruby[palců]lehká verze (3000 psi)těžká verze (6000 psi)SUPERCAT
DHdhDHdhDHdh
1/230,26,717,538,131,87,818,240,531,814,2
5/8*346,719,842,9
3/438,16,722,247,641,38,823,850,841,314,223,850,8
144,5826,252,447,69,527,857,247,614,227,857,2
1.1/450,8830,258,75410,331,866,75414,231,866,7
1.1/260,3835,769,863,512,636,579,463,514,2
271,49,542,977,879,512,644,596,879,514,2
2.1/284,19,650,888,9
3101,69,661,9106,4
3.1/2114,311,369,9120,7
412711,377,8130,2
5152,411,392,1152,4
STANDARD DIN
CEL (TI-ZMZ111)
CES (TI-ZMZ112)
DKOL (TI-ZMW121)
DKOS (TI-ZMW122)
Speciální hydraulické armatury systém SSKVarmatury pro hydrauliku
DKL (TI-ZMW111)
DKS (TI-ZMW112)
Koncovka pro hydraulické hadice AISI 316
BEL (TI-ZMR111)
BEL (TI-ZMR112)
lisování hydraulické hadice s koncovkami AISI 316
Metrický závit, kužel 24⁰
CEL – lehká série, kovové těsnění na kuželu 24⁰CES – těžká série, kovové těsnění na kuželu 24⁰

DKOL – lehká série, těsnění o-kroužkem na kuželu 24⁰

DKOS – těžká série, těsnění o-kroužkem na kuželu 24⁰

DKL – lehká série, kovové těsnění na kuželu 24⁰/60⁰

DKS – těžká série, kovové těsnění na kuželu 24⁰/60⁰

BEL – lehká série, těsnění řezacím kroužkem DIN 2353 na kuželu 24⁰

BES – těžká série, těsnění řezacím kroužkem DIN 2353 na kuželu 24⁰

AGMDKM (TI-ZMW160)
Koncovka pro hydraulické hadice z uhlíkové oceli zinek-niklKoncovky pro hydraulické hadice z uhlíkové oceli
Metrický závit, kužel 60⁰
AGM, DKM – kovové těsnění na kuželu 60⁰
RNM (TI-ZMB600)
Lisování hydraulických hadic

BANJO pro šroub s metrickým závitem
Těsnění pomocí podložek mezi koncovkou a hlavou šroubu a plochou přípojky
JAPONSKÝ STANDARD
KOMATSU (TI-ZMW150)
TOYOTA (TI-ZBW150)
hydraulické armatury komatsu-toyota
JIS, metrický závit
KOMATSU – kovové těsnění na opačném kuželu 60⁰JIS, palcový závit BSP

TOYOTA – kovové těsnění na opačném kuželu 60⁰

NISSAN
armatura INTERLOCK typ IL

JIS, palcový závit BSP
Čelní těsnění s o-kroužkem 74⁰
FRANCOUZSKÝ STANDARD
AGFDKF
speciální hydraulická armaturahydraulický adaptér STECKO
BEF
koncovka pro hydraulické potrubí
Metrický závit, kužel 24⁰
AGF, DKF – kovové těsnění na kuželu 24⁰BEF – těsnění palcovým řezacím kroužkem na kuželu 24⁰
