Koncovky pro autoklimatizace

Pryžové hadice pro autoklimatizace jsou dodávány se speciálními koncovkami, vyrobenými z hliníku nebo oceli. Přípojka koncovky může být velmi specifická s ohledem na typ spoje a těsnění, tvar trubkové části koncovky, odpovídající pouze danému typu vozidla. Typicke druhy přípojek, používaných pro autoklimatizace:

  • trubková koncovka s těsnícím O-kroužkem s převlečnou maticí s vnitřním palcovým závitem UNF;
  • koncovka s převlečnou maticí s vnitřním palcovým závitem UNF, s trubkou vytvarovanou do kuželu 45° (typ SAE);
  • koncovka ke kompresoru s vnitřním palcovým závitem 1″-14 UNF;
  • trubková koncovka s těsnícím O-kroužkem s převlečnou maticí s vnějším palcovým závitem UNF;
  • koncovka s osazením pro trubku s vnějším palcovým závitem UNF;
  • koncovka s převlečnou maticí s vnitřním palcovým závitemUNF typ ORFS;

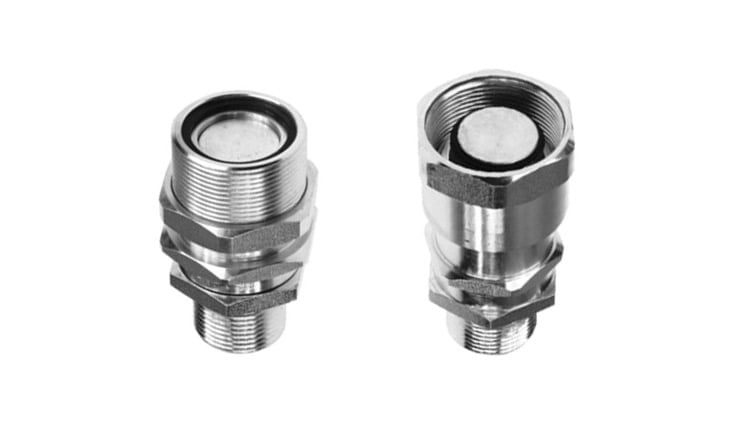

Existuje také celá řada jiných typů koncovek. Často jsou používány hadicové spojky, adaptéry a rychlospojky. Koncovky větších průměrů (pro autobusy, vlaky) jsou vyráběny dle jiných standardů (příruby, metrické závity).

Pájecí hadicové koncovky umožňují výměnu opotřebené hadice a přiletování originální koncovky – používáno při opravách klimatizace.

Koncovky jsou dodávány jako přímé nebo úhlové. Mohou být také osazeny ventily (spojkami) pro plnění chladiva.

Koncovky mohou být k pryžovým klimatizačním hadicím upevněny různými způsoby:

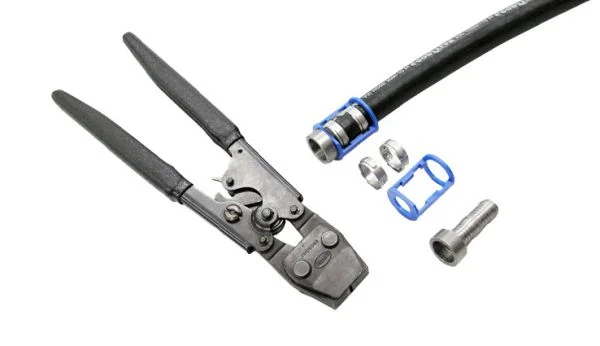

  • systém rychlé montáže – koncovky mají speciální tvar hadicového „trnu“ a jsou upevněny sponkami pomocí speciálních lisovacích kleští, poloha sponek je fixována plastovou klecí; tento systém je využíván převážně při opravách;

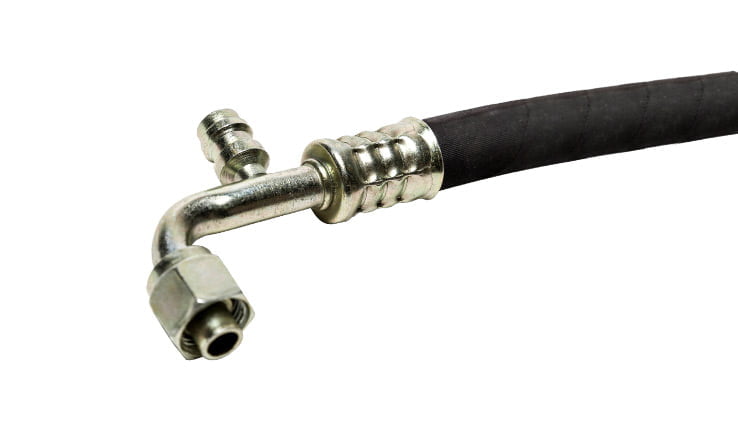

  • lisovací objímky – plechové objímky jsou integrovány s koncovkou a lisovány pomocí speciálních tvarovaných čelistí v armovacích lisech – tento systém je používán převážně při sériové výrobě;

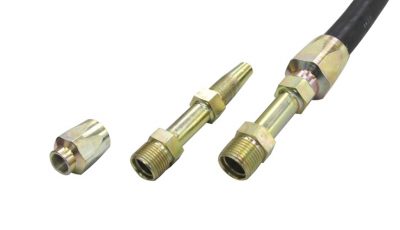

  • šroubovací objímky – objímky jsou našroubovány na hadici a poté jsou koncovky zašroubovány do hadice – v současné době již řídce používaný systém.

Při volbě koncovky je nutné správně určit typ a rozměr přípojky, vnitřní a vnější průměr hadice (zda se jedná o klasickou silnostěnnou nebo moderní tenkostěnnou hadici).
