Drážkované spojky – obecné informace

Drážkové spojky (nazývané také spojky pro beton, spojky groove) slouží především pro spojování trubek nebo napojení hadic na potrubí. Na konci trubky a spojky je vytvořena pravoúhlá drážka. Obě části se dotlačí k sobě a spojí vzájemně šroubovací sponou, jejíž lemy zapadnou do drážek. Těsnost spoje je zajištěna pryžovým těsněním umístěným ve sponě. Těsnění je navíc dotlačováno působením tlaku v potrubí. V závislosti na typu objímky je spoj pevný nebo umožňuje úhlové vychýlení spojených elementů.
Systém drážkových spojek byl navržen před více než sto lety a je široce používán v instalacích pitné vody, splašků, průmyslové vody, chemikálií, kalů, vzduchu. Umožňuje rychlou a snadnou montáž trvalých i provizorních instalací v průmyslu, stavebnictví, hornictví, protipožárních rozvodech a dalších.

Drážka na trubkách je vyráběna soustružením nebo válcováním. Spojovací objímky a tvarovky jsou vyrobeny ze sféroidní litiny s antikorozní ochranou pozinke nebo epoxidovou barvou. Pracovní tlak 16 bar. Standardně těsnění vyrobeno s pryže EPDM. Standardní rozměry spojek od DN25 (vnější průměr trubky 33,7 mm) do DN150 (vnější průměr trubky 168,3 mm).

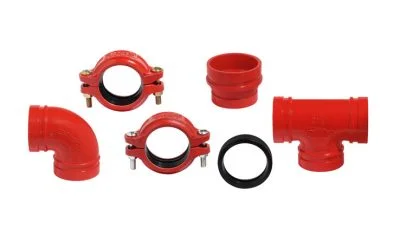

Nabízíme následující provedení:

  • pevné a elastické objímky;
  • kolena 90° a 45°;
  • T-kusy
  • redukce;
  • přírubové adaptéry, příruby s drážkou;
  • záslepky a těsnění.

Dostupné také hadicové koncovky s drážkovou spojkou.
