Hydraulické rychlospojky – obecné informace

Vysokotlaké rychlospojky jsou vyrobeny z uhlíkové oceli, nerezi nebo mosazi. Josu zrčeny pro pracovní tlaky řádu několika set bar. Jsou určeny pro olej v hydraulických systémech stejně jako pro řadu jiných kapalných a plynných médií. Vyrábějí se ve dvou základních verzích kuličkové a šroubovací. Nejčastěji jsou vyráběny dle norem ISO-A; ISO-B; ISO-F. V závislosti na použití mohou být rychlospojky jednostranně uzavíratelné, oboustranně uzavíratelné nebo s volným průtokem. Volitelně může mít ventil spojky elminátor statického tlaku nebo ploché čelo (Flat face) zajišťující bezodkapové spojení i rozpojení spojky.

Použití rychlospojek usnadňuje montáž, a v případě použití výměnných modulů hydraulického systému umožňuje jejich rychlou výměnu, čímž šetří čas a náklady.

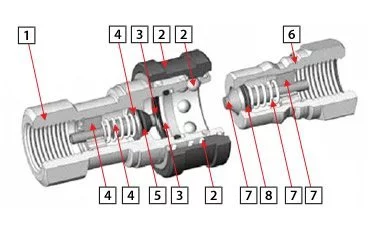

konstrukce hydraulické rychlospojky
Zásuvka:
1 – tělo
2 – blokovací mechanismus (blokovací pouzdro, pružina, kuličky)
3 – těsnění (o-kroužek, opěrný kroužek)
4 – ventil (zátka, pružina, držák)
5 – těsnění ventilu (o-kroužek)
Zástrčka:
6 – tělo
7 – ventil (zátka, pružina, držák)
8 – těsnění ventilu (o-kroužek)
s volným průtokemjednostranně uzavírajícíoboustranně uzavírajícíoboustranně uzavírající suché (bezúnikové)
hydraulická rychlospojka s volným průtokem

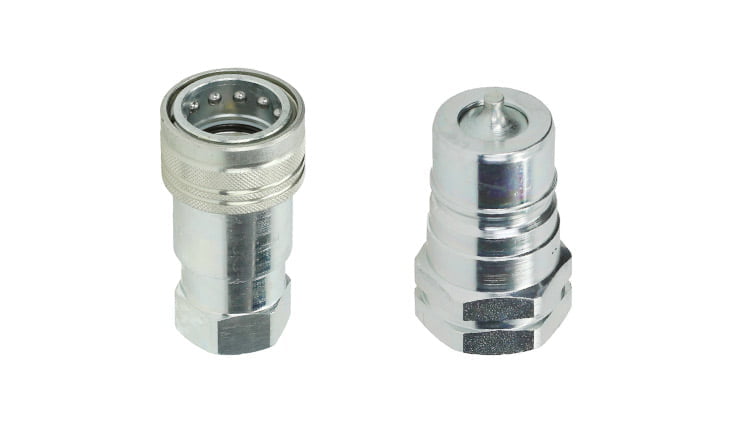

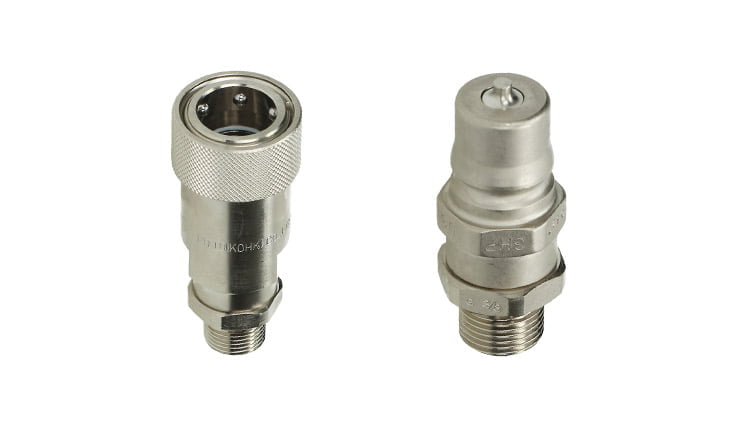

nerezová hydraulická rychlospojka
hydraulická rychlospojka

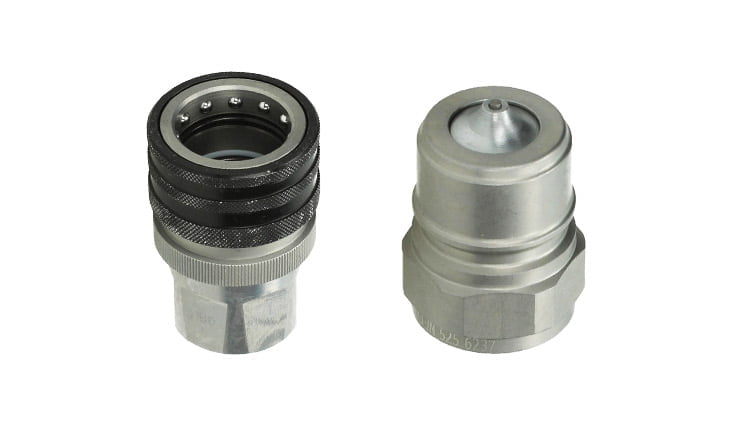

uhlíková hydraulická rychlospojka
bez ventilůventil pouze na straně napájení (nejčastěji v zásuvce)ventil na straně zásuvky i zástrčkyventil na straně zásuvky i zástrčky, ploché čelní plochy („flat face“) a odpovídající těsnění
jednostranně uzavírající hydraulická rychlospojka
oboustranně uzavírající hydraulická rychlospojka
hydraulická rychlospojka
oboustranně uzavírající suchá hydraulická rychlospojka

Vysokotlaké rychlospojky jsou vyráběny podle norem nebo standardů výrobce. Nejčastěji používané normy v hydraulice jsou:

  • ISO 7241-1 A (zkráceně ISO-A)
  • ISO 7241-1 B (zkráceně ISO-B)
  • ISO 16028 (zkráceně ISO-F)

Normy stanovují rozměrové požadavky na zástrčky a zásuvky, požadavky na pevnost (provozní tlak, destrukční tlak) a další (průtok, spojovací síla, velikost úniku atd.). Rozměrové požadavky se zejména týkají tzv. profilu zástrčky, tedy jejího tvaru a rozměrů. Provádění rychlospojky podle stejného profilu zajišťuje tzv. zaměnitelnost, tedy možnost spojení zástrčky a zásuvky od různých výrobců. Možnost takového spojení však nezaručuje zachování všech funkčních vlastností originálního kompletu rychlospojky (zásuvka a zástrčka od téhož výrobce) a měla by být vhodně ověřena.

Eliminátor tlaku

Použití zásuvky nebo zástrčky s eliminátorem tlaku usnadňuje spojení rychlospojky v případě, že v systému je vysoký zbytkový tlak. Eliminátor je malý odlehčovací ventil se dvěma malými otvory zabudovanými ve ventilu zásuvky nebo zástrčky. Při spojení rychlospojky se odlehčovací ventil otevře a médium vytéká malými otvory, což způsobuje pokles statického tlaku.

zásuvka a zástrčka bez eliminátoruventil bez eliminátoru
zemědělské rychlospojky
vysokotlaké hydraulické rychlospojky
zásuvka a zástrčka s eliminátoremventil s eliminátorem
hydraulické zasouvací rychlospojky
vysokotlaké rychlospojky

Pro rychlospojky ISO-F je možné použít eliminátor tlaku pouze na straně zástrčky. V zástrčce ISO-F s eliminátorem tlaku je uvnitř těla další prostor, do kterého během spojení se zásuvkou proniká olej pod tlakem. To umožňuje pokles statického tlaku (v potrubí na straně zástrčky) a volné spojení rychlospojky.

zásuvka bez eliminátoruzástrčka bez eliminátoru

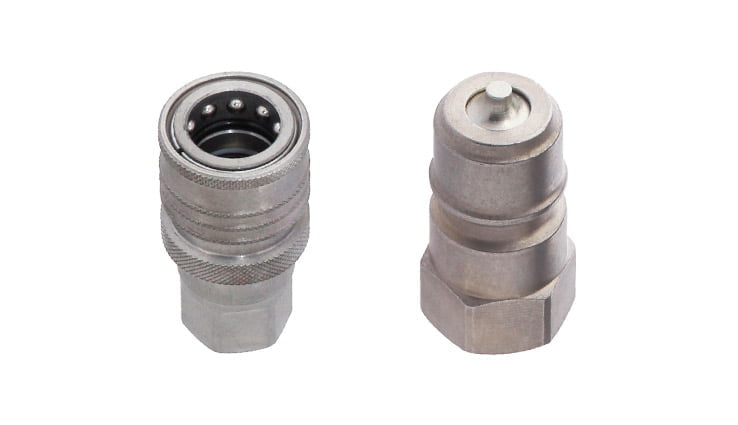

ISO A rychlospojka
rychlospojka ISO-F
zástrčka s eliminátorem
hydraulická rychlospojka ISO-F

Ochrana před náhodným odpojením

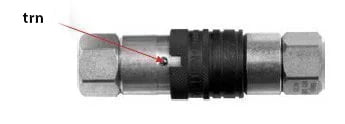

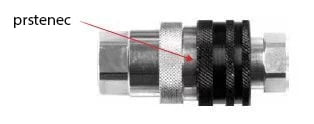

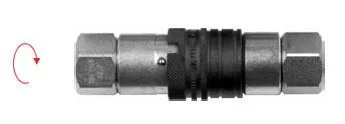

Odpojení klasické rychlospojky vyžaduje posunutí blokovacího pouzdra dozadu směrem od zástrčky v zásuvce. Aby se zabránilo náhodnému odpojení, některé rychlospojky jsou vybaveny mechanismem, který zabraňuje posunutí blokovacího pouzdra dozadu a odpojení rychlospojky. Tato funkce je zajištěna přídavným zajišťovacím kroužkem (který je třeba posunout směrem k pouzdru a otočit) nebo zajišťovacím čepem (zajištění otáčením pouzdra – odpojení je možné pouze při správném umístění výřezu v pouzdru a čepu).

zajišťovací kroužekzajišťovací čep
nezajištěná rychlospojka
nezajištěná rychlospojka
šroubovací hydraulická rychlospojka
nezajištěná rychlospojka

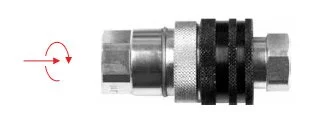

rychlospojka se zajišťovacím kroužkem
zajištěná rychlospojka
hydraulické rychlospojky
zajištěná rychlospojka

Mechanismus „push-pull”

Použití rychlospojky ve verzi „push-pull” chrání před přetržením pružné hadice v případě jejího náhodného natažení (např. odjezd traktoru od secího stroje po odpojení mechanické spojky bez odpojení hydraulického systému). Podmínkou správné funkce mechanismu je montáž zásuvky na tělo (kryt) pomocí rýhovaného blokovacího pouzdra. V případě natažení hadice dojde k automatickému odpojení rychlospojky. Tím se zabrání poškození hydraulického systému a případné ztrátě oleje. Jedná se o typ rychlospojky s funkcí nouzového odpojení.

hydraulická rychlospojka s mechanismem push pull

„One hand operation” – spojení a odpojení jednou rukou

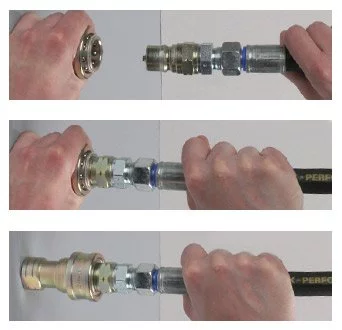

Pro spojení standardní rychlospojky je třeba odtáhnout blokovací pouzdro a zasunout zástrčku do zásuvky. Pro zvýšení komfortu obsluhy lze některé rychlospojky spojit (odpojit) jednou rukou. Podstata funkce těchto rychlospojek spočívá v tom, že po zatlačení zástrčky do zásuvky dojde k automatickému spojení. Pro odpojení takové rychlospojky stačí odtáhnout blokovací pouzdro a zástrčka se automaticky uvolní.

Obsluha jednou rukouStandardní

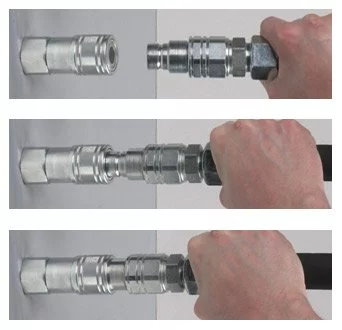

hydraulická rychlospojka spojení jednou rukou
vysokotlaké hydraulické rychlospojky
