Hygienické nerezové spojky – obecné informace

Hygienické spojky jsou určeny pro potravinářský, kosmetický, farmaceutický a chemický průmysl a biotechnologie. V závislosti na aplikaci jsou na hygieničnost spojek různé požadavky, spojené s použitím odpovídajících materiálů a možností snadného čištění a sterilizace bez nutnosti demontáže instalace (CIP – Cleaning in Process, SIP- Sterilization in Process). Nejpoužívanějšími materiály pro hygienické instalace jsou nerezi AISI304 a AISI316. Konstrukce spojky by neměla obsahovat mezery, spoje, mrtvé zóny, úhlové spoje a drsné povrchy – těžké k čištění, ve kterých by se mohl hromadit produkt a mohlo by docházet k nežádoucímu rozvoji mikroorganismů. Drsnost vnitřního povrchu by neměla překročit Ra=0,8 µm a při vyšších požadavcích Ra=0,4 µm. Zvláště vysoké požadavky jsou na případné svary. Těsnění z elastomerů a pryží by měly mít odpovídající hygienické atesty.

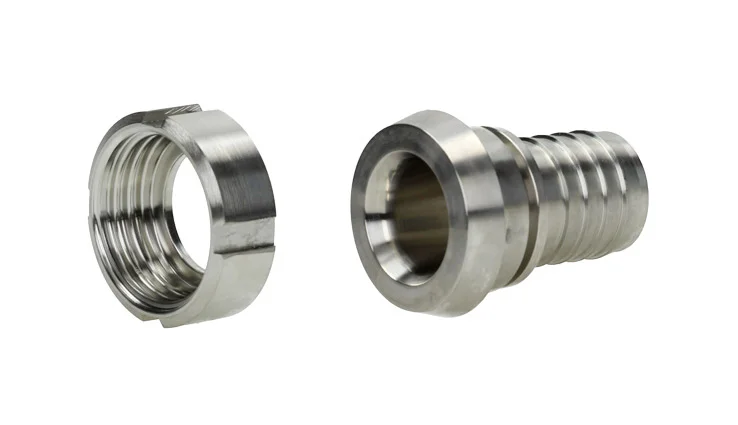

Spojky dle normy DIN11851 s oblými závity Rd jsou široce používány v mlékárenství, potravinářském a chemickém průmyslu. Standardní těsnění má tvar písmene D, vyrobena z EPDM, silikonu, NBR nebo vitonu. Jsou používány také těsnění s výstupkem vyplňujícím mezeru spoje obou částí, což zaručuje vyšší stupeň hygieny. Spojky DIN11851 vyrobeny z nerezi 316 (matice standardně z nerezi 304). Maximální přípustný pracovní tlak (pro samotnou spojku dle DIN 11851) činí 40 bar (DN10-DN40), 25 bar (DN50-DN100) a 16 bar (DN125-DN150). Spojky vyráběny v rozměrech DN10 ÷ DN150. Sortiment zahrnuje spojky s vnějším závitem (závitové hrdlo), koncovky s těsnícím kuželem pod matici (kuželové hrdlo), převlečné matice pro dotažení hákovým klíčem, určené pro přivaření k instalaci nebo montáž na pryžové nebo plastové hadice pomocí objímek, spon, lisovacích objímek.

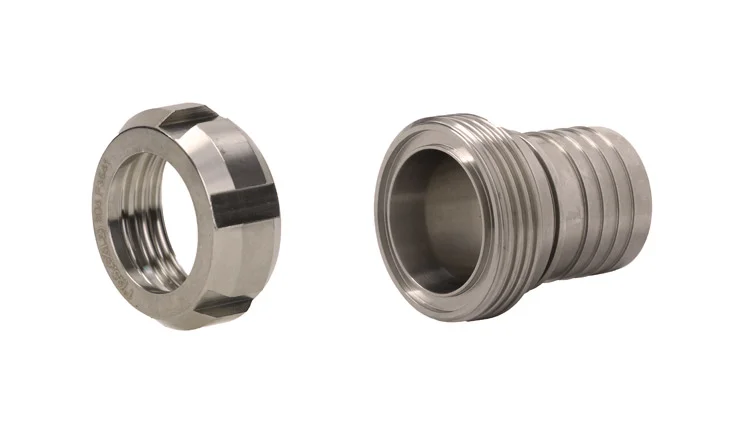

Spojky dle švédského standardu SMS s oblými závity Rd jsou široce používány v mlékárenství a potravinářském průmyslu. Vybaveny plochým těsněním, což usnadňuje demontáž části instalace. Standardní těsnění má pravoúhlý tvar a je vyrobeno z PTFE, vitonu, EPDM nebo NBR. vyrobeny z nerezi 316 (matice standardně z nerezi 304). Maximální přípustný pracovní tlak (pro samotnou spojku) činí 15 bar. Spojky vyráběny v rozměrech DN25 ÷ DN100. Sortiment zahrnuje spojky s vnějším závitem (závitové hrdlo), koncovky s těsnícím kuželem pod matici (kuželové hrdlo), převlečné matice pro dotažení hákovým klíčem, určené pro přivaření k instalaci nebo montáž na pryžové nebo plastové hadice pomocí objímek, spon, lisovacích objímek.

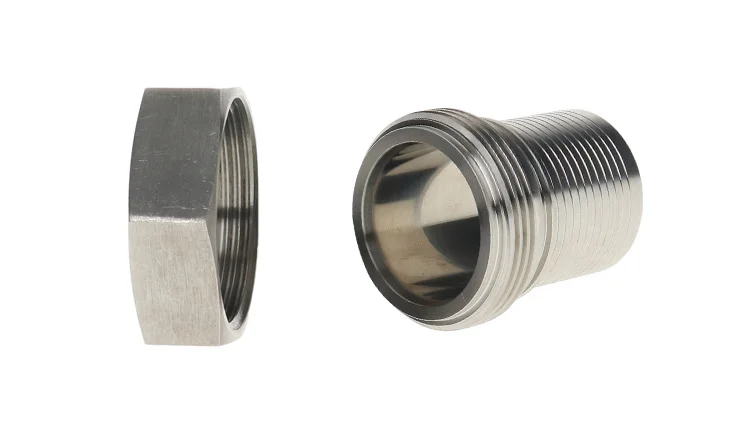

Spojky IDF (International Dairy Federation, normy BS 4825-4 a ISO 2853) s trapézovým závitem jsou používány v mlékárenství a potravinářském průmyslu. Vybaveny pryžovým těsněním ve tvaru písmene T, které dobře vyplňuje prostor spoje a zajišťuje snadné samočištění a poměrně vysoký stupeň hygieny. Vyrobeny 316 (matice standardně z nerezi 304). Maximální přípustný pracovní tlak (pro samotnou spojku dle BS 4825-4) činí 16 bar.

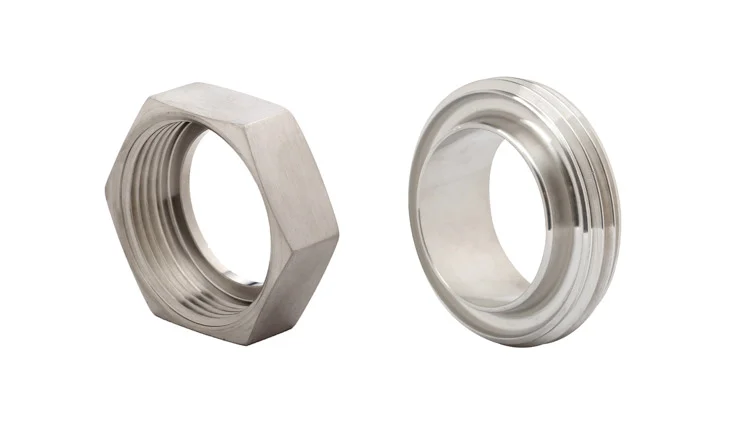

Spojky RJT (Ring Joint Type, norma BS 4825-5) s palcovým závitem Whitworth jsou používány zvláště v britském mlékárenském a potravinářském průmyslu. Těsnění zajišťuje široký O-kroužek (z pryže NBR nebo EPDM). Charakteristické snadnou demontáží. Vzhledem k velké mezeře spoje nejou vhodné pro čištění bez demontáže (metoda CIP). Maximální přípustný pracovní tlak (pro samotnou spojku dle BS 4825-5) činí 10 bar.

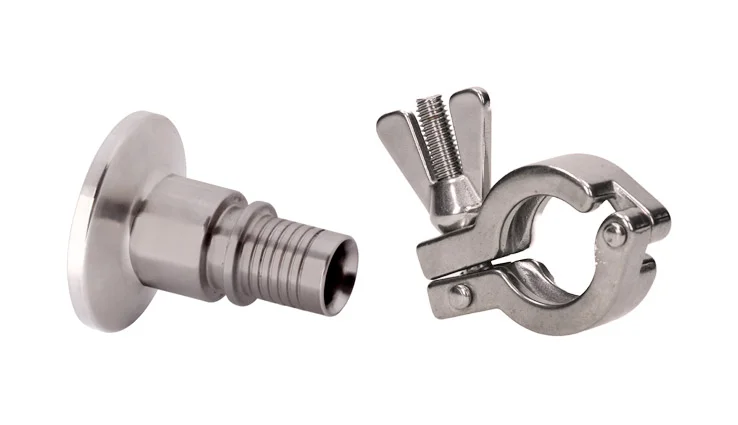

Spojky TRICLOVER (nazývané také Triclamp, Tri-clamp nebo Clamp) jsou variantou symetrických přírubových spojek. Příruby („talíře”) jsou osazeny drážkou, do které zapadá tvarové těsnění a spojeny dohromady dělenou šroubovací objímkou. Těsnění (ze silikonu, PTFE, vitonu, pryže EPDM nebo NBR) vyplňuje zcela mezeru mezi přírubami a zaručuje tak nerušený průtok média a velmi vysokou hygieničnost spoje. Proto jsou spojky TRICLOVER široce používány ve farmaceutickém, kosmetickém, biotechnologickém a potravinářském průmyslu pro transport kapalných a vysoce viskózních médií. Spojky Triclover jsou vyráběny dle různých norem: ISO 2852, DIN 32676, BS 4825-3, ASME-BPE a dalších, ve kterých jsou obvykle základní rozměry přípojek identické. Základními parametry, charakterizujícími spojky Triclover jsou především: vnější průměr talíře a vnitřní průměr výstupu, který by měl být identický v obou polovinách spojky a shodný s vnitřním průměrem instalace. Vyráběny z nerezi 316 (šroubovací objímky standardně z nerezi AISI 304). Spojky TRICLOVER mají obvykle vysokou kvalitu vnitřního povrchu (drsnost Ra maximálně 0,4 µm). Pracovní tlak samotné spojky závisí na rozměru spojky a typu použité objímky (minimálně 16 bar do rozměru 2”, 10 bar – nad 2”). Sortiment obsahuje koncovky určené pro přivaření na instalaci nebo s hadicovým trnem pro upevnění na plastové nebo pryžové hadice pomocí spon nebo lisovacích objímek.

KATALOG
Stáhnout

PRODEJNÍ SÍŤ
Prověřit

Eshop.
Přejít

POPTÁVKA
Odeslat

Seznam produktů:

Potřebujete pomoc při výběru produktu pro svou instalaci?

FAQ – Hygienické nerezové spojky:

Jaké jsou typy hygienických spojek?

Mezi nejběžnější hygienické spojky patří: spojky dle normy DIN 11851, spojky SMS, spojky Triclover (Tri-clamp), spojky RJT, spojky IDF, spojky Macon.

Kde se nejčastěji používají hygienické spojky?

Nejčastějšími odvětvími průmyslu, kde se používají hygienické spojky, jsou farmaceutický a potravinářský průmysl. Díky snadné montáži a „čistotě“ spojení nacházejí také uplatnění v chemickém průmyslu.

Jaké armatury používáme u hygienických spojek?

U koncovek s vroubkovaným hrdlem (používané pro gumové hadice) můžeme provést montáž pomocí skořepinových svorek nebo lisovacích objímek, zatímco u spojek s hladkým hrdlem (používané pro gumové a plastové hadice) je montujeme pomocí skořepinových svorek.

Jak správně vybrat spojku typu Triclover (Tri-clamp)?

U spojek pro přivařování je třeba změřit průměr talířku v jeho nejširším bodě, vnitřní průměr průchodu a tloušťku stěny. U spojek s hrdlem pro hadici je kromě průměru talířku a vnitřního průměru průchodu velmi důležitý průměr hrdla měřený na vnějším nejširším bodě. Takové měření usnadňuje identifikaci normy, podle které byla spojka vyrobena, a minimalizuje riziko chyby a výběru nevhodné spojky.

K čemu může vést nesprávný výběr spojek Triclover (Tri-clamp)?

V případě nesprávného spojení dvou spojek vyrobených podle různých norem existuje pravděpodobnost vzniku tzv. „mrtvých zón“ způsobených rozdílem ve vnitřním průměru. To vede k hromadění média, což může vést k rozvoji bakterií a mikroorganismů.

Jaké typy spojek Triclover (Tri-clamp) existují?

Spojky Triclover se mohou lišit rozměry (vnitřní průměr a průměr talířku) podle různých norem, podle kterých byly vyrobeny. Rozlišujeme 3 hlavní normy: DIN-A (DIN 32676), DIN-B (ISO 1127) a DIN-C (ASME BPE).

Jaký je pracovní tlak spojek Triclover?

Vše záleží na použité sponě a kvalitě spoje (svařovaného). Základní spona je určena pro tlak od 15 do 25 bar v závislosti na velikosti spojky, existují však spony, které mohou vydržet tlak až 75 bar.
