Rychlospojky pro vstřikolisy

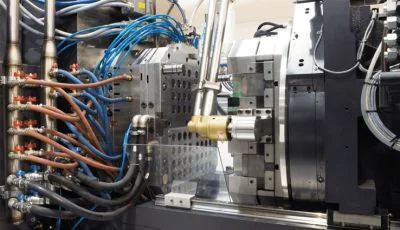

Rychlospojky pro vstřikolisy slouží ke spojování chladících a topných kanálu forem pomocí propojovacích hadic, vedoucích vodu nebo jiné topné médium. Při vstřikování plastů do forem musí mít všechna místa formy odpovídající teplotu a poté být schlazena pro vyjmutí výlisku. Tento proces se nazývá temperování forem. Rychlospojky pro temperování forem jsou charakteristické velkým průtokem, malými vestavnými rozměry (s ohledem na nutnost zapuštění do forem a vysokou hustotu kanálů ve formě), odolností horké vodě, glykolu a horkému oleji.

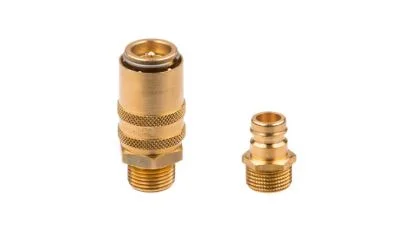

Typické rychlospojky pro vstřikolisy (plastikářské formy) jsou vyrobeny z mosazi s vitonovým těsněním, což zaručuje odolnost vysokým teplotám (do 200°C) a chemickou odolnost. Pracovní tlaky několik desítek bar.

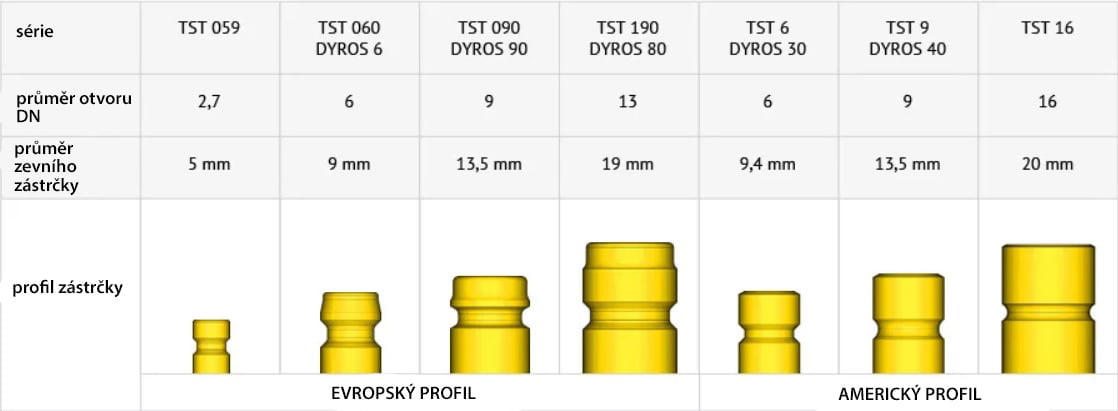

Rychlospojky pro plastikářství vyrábí řada výrobců v nejrůznějších rozměrech a typech s definovanými tvary profilů vsuvek, ale jsou ve velké míře kompatibilní, tzn. mají stejný připojovací profil vsuvky a lze je mezi sebou spojit.

V nabídce Tubes International naleznete kvalitní rychlospojky pro formy dánské firmy DYROS následujících sérií:

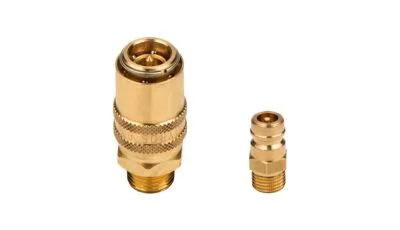

  • SERIA 6: DN6, evropský profil 1/4″, vnější průměr vsuvky 9 mm;
  • SERIA 90: DN9, evropský profil 3/8″, vnější průměr vsuvky 13,5 mm;

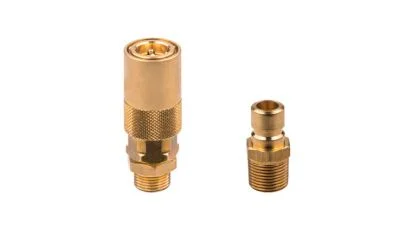

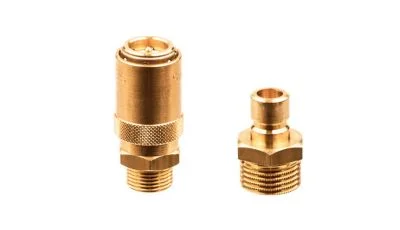

  • SERIA 30: DN6, americký profil 1/4″, vnější průměr vsuvky 9,5 mm;
  • SERIA 40: DN9 americký profil 3/8″, vnější průměr vsuvky 13,5 mm;
  • SERIA 80: DN13 americký profil 1/2″, vnější průměr vsuvky 20 mm.

Rychlospojky DYROS jsou dodávány jako jednostranně uzavíratelné (ventil ve spojce), oboustranně uzavíratelné (ventil ve spojce i vsuvce) a s volným průtokem (spojka bez ventilu verze OV). Pracovní tlak 15 bar, pracovní teplota do 200°C (krátkodobě až 230°C).
Dostupné také následující verze rychlospojek DYROS:

  • s antikorozní zinkovou úpravou STANNIZATION (verze H);
  • s pojistkou spojky proti rozpojení SAFETY CONNECTOR (verze S);
  • s barevným uzavíracím prstencem spojky a plastovým prstencem na vsuvce (červený – R a modrý – B);
  • se samojistnými hadicovými trny PUSH-ON.

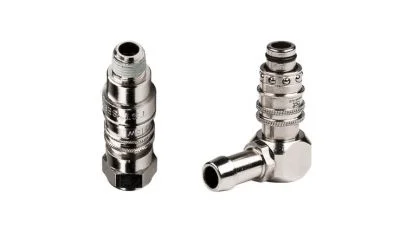

Doplněním sortimentu jsou rychlospojky EATON J70000 s francouzským profilem (DN8 a DN12), s volným průtokem.

Rychlospojky pro vstřikolisy mimo své standardní využití v plastikářském průmyslu nacházejí díky svým kompaktním rozměrům, velkému průtoku a korozní odolnosti uplatnění také při transportu vzduchu, plynů (metan, propan, acetylen apod.), minerálního oleje, maziv, paliv apod.
