Trubkové spojky

trubkove spojky 898x290px 2.jpg

Trubkové spojky – obecné informace

Trubkové objímky v naší nabídce jsou spolehlivým spojovacím prvkem tenkostěnných i silnostěnných trubek, vyrobených z kovů nebo i jiných materiálů. Nabízené objímky odpovídají normě DIN 86128 a nacházejí široké uplatnění:

  • při konstrukci instalací plynu, transportu kapalina sypkých materiálů,
  • v pozemním stavitelství,
  • v hornictví a hlubinném průzkumu,
  • v lodním průmyslu,
  • ve vodovodních a kanalizačních instalacích.

Trubkové objímky stanoví cenově konkurenční alternativu konvenčních metod spojování potrubí z plastů a kovů. Všechny hladké trubky je možné jednoduše a rychle spojit. Trubkové objímky jsou dodávány kompletní a připravené pro okamžitou montáž. Stačí jen vsadit konce trubek, ustavit do požadované polohy a utáhnout dynamometrickým klíčem na moment uvedený na objímce, čímž dojde k vytvoření spoje.

Projevy náhlé změny tlaku, vibrace nebo akustické vlny šířící se potrubím jsou objímkami spolehlivě pohlceny. Jsou lehké, snadno přenosné, kompaktní a mohou být snadno montovány ve stísněných a těžce dostupných místech.

Nabízené trubkové objímky jsou určeny pro potrubí o vnějších rozměrech od 26,9 do 168,3 mm, a rozsah pracovních teplot od -20°C do +80°C pro těsnění z pryže NBR a od -30°C do +125°C pro těsnění z pryž EPDM. Maximální pracovní tlak objímek činí 16 bar.

Svorky na trubky UNI jsou určeny pro spojování a opravy průmyslových přepravních potrubí z kovů (uhlíková ocel, nerezová ocel, litina, měď, měď-nikl atd.) a plastů jako PE, PVC, PP, PB (polybutylen). Představují nákladově efektivní alternativu ke konvenčním potrubním spojům. Vyznačují se jednoduchou a rychlou montáží a kompaktní konstrukcí, která umožňuje použití v úzkých prostorech s omezeným přístupem. Svorky UNI účinně tlumí změny tlaku, vibrace, akustické vlny. Snižují únavové opotřebení instalace. Kompenzují, při zachování těsnosti, malé axiální posuny a úhlové odchylky os trubek.

Svorky UNI se široce používají při výstavbě instalací pro přepravu kapalin, pevných látek a plynů v námořním a lodním průmyslu, stavebnictví, těžbě, vodních a kanalizačních instalacích, protipožárních instalacích, průmyslových instalacích chladicí vody, technologické vody, pitné vody, stlačeného vzduchu, oleje a chemikálií.

Svorky na trubky UNI mají řadu certifikátů: DVGW, IACS, Bureau Veritas, Class NK, Lloyds Register, DNV, RINA, Korean Register, ABS, Russian Maritime Register of Shipping, China Classification Society.

Svorky na trubky UNI jsou dostupné ve dvou základních verzích:

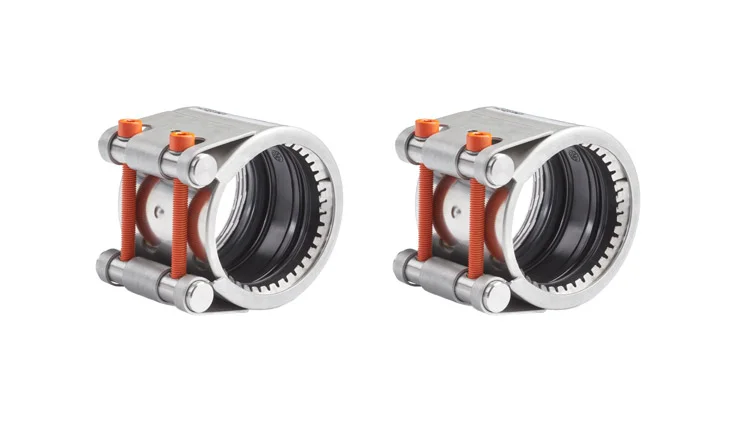

  • GRIP – axiálně pevné spojení, s kovovými pružnými kroužky zapuštěnými do povrchu trubky a gumovým těsněním,

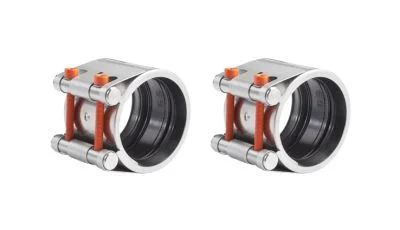

  • FLEX – axiálně nepřipojené, pružné spojení – pouze s gumovým těsněním.

Oba typy svorek jsou určeny pro těsné a odolné spojení konců trubek, za předpokladu, že instalace, skládající se z trubkových úseků, má správně navržené podpůrné, kotevní a vedení body. Svorky nejsou určeny pro přenos axiálních, ohybových nebo torzních zatížení. Svorky FLEX a REP mohou absorbovat axiální posuny během provozu (změna vzdálenosti mezi konci spojených trubek) až do 5 mm u standardních svorek FLEX o velikosti do 172 mm. Montáž svorek je jednoduchá a rychlá, ale měla by být provedena podle montážních pokynů (kontaktujte Tubes International). Je třeba zkontrolovat vzdálenost mezi konci trubek (Cmax), jejich úhlové odchylky, nesouosost, průměry trubek, chybu kruhovitosti, možnost axiálních posunů – a určit, zda se vejdou do limitů pro daný typ svorek. Hladké, čisté trubky nevyžadují přípravu konců ke spojení. U plastových trubek je nutné používat výztužné vložky. Šrouby svorek je třeba utahovat střídavě momentovým klíčem podle utahovacího momentu uvedeného na svorce. Pro použití v podtlaku (od 0,5 bar), při vnějším tlaku nebo pro chemická média, která mohou způsobit bobtnání těsnění, je nutné použít vnitřní kovovou pásku.
