Ohýbačka trubek – obecné informace

Zařízení pro ohyb trubek (ohýbačky) jsou určeny k ohybání hydraulických trubek. Jsou používány pro kusovou a malosériovou výrobu. Maximální rozměr ohýbaných trubek je 42 x 4 mm. Ohýbačky mohou být poháněny manuálně, ruční hydraulickou pumpou nebo elektro hydromotorem. Nářadí (ohybací kameny), na kterých se ohýbají trubky jsou dodávány pro metrické nebo palcové trubky.

V nabídce jsou následující typy zařízení pro ohýbání trubek:

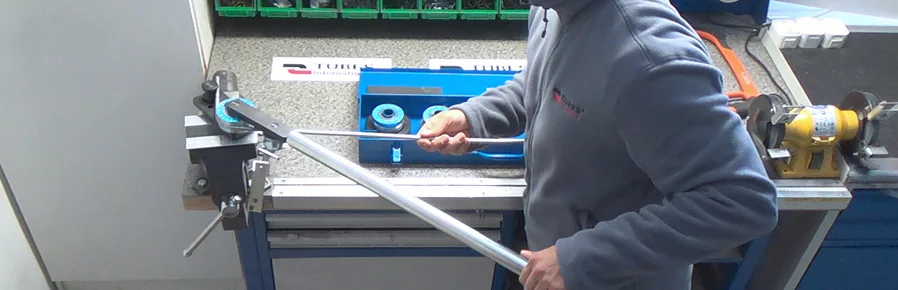

• Ruční, velmi jednoduché zařízení pro ohýbání hydraulických trubek v rozsahu vnějších průměrů 6 – 18 mm, do tloušťky stěny 2 mm. Montované do svěráku. Kompletní, s ohýbacími válečky, dodávané v kovovém kufříku. Zařízení je určeno především pro malé dílny. Rozměry: 720 x 130 x 125 mm. Hmotnost 6 kg.
• Zařízení pro ohýbání hydraulických trubek s ruční, dvoustupňovou hydraulickou pumpou. Verze CM42 montovaná do svěráku, verze CMS42 na základně s úložným prostorem na nářadí.
• Zařízení pro ohýbání hydraulických trubek s hydraulickou pumpou s elektrickým pohonem. Má samostatný, ruční ovládací panel a koncový spínač, který usnadňuje sériovou výrobu. Maximální úhel ohybu je od 120° do 170° v závislosti na průměru trubky.
• Poloautomatické zařízení pro ohýbání hydraulických trubek s hydraulickou pumpou s elektrickým pohonem. Konstrukce a princip činnosti spočívají v omotávání trubky kolem otáčejícího se vzoru. Zařízení řízené elektronicky z vestavěného panelu umožňuje dosažení přesného ohybu. Po stisknutí tlačítka „start“ na ovládacím panelu stroj sám ohýbá trubku do nastaveného úhlu bez dalšího zásahu operátora. Volitelně dostupný dvojitý elektrický pedál s bezpečnostním spínačem. Nástroje (vzorové díly), na kterých je trubka ohýbána, jsou objednávány samostatně (18 velikostí).

Nástroje (vzorové díly – „kameny“) určené pro ohýbačky CM 42, CMS 42 a C 42, na kterých je trubka ohýbána, jsou objednávány samostatně. Jsou dostupné v sadě (17 kusů metrických vzorů) nebo jednotlivě (metrické vzory a dva druhy palcových vzorů – rozměrové série „GAS“ a „WHITWORTH“).
