Tlakové kovové hadice a koncovky
Tlakové kovové hadice – obecné informace

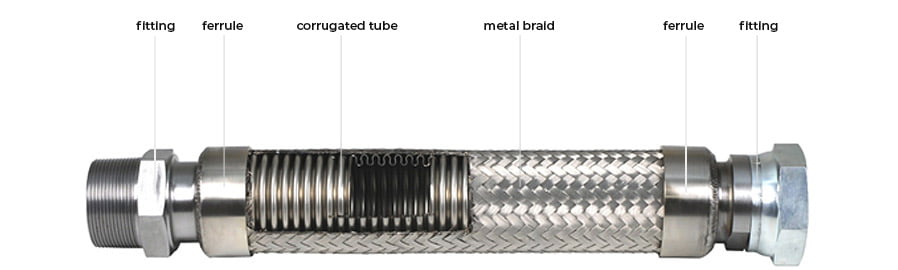

Ohebné tlakové kovové hadice a vedení nacházejí uplatnění tam, kde pracovní podmínky a požadavky nelze splnit hadicemi z gumy nebo plastů. Tlakové kovové hadice jsou vyráběny paralelním nebo spirálním vlnitím tenkostěnné kovové trubky. Krok a hloubka vln zajišťují hadici odpovídající ohebnost, odolnost proti deformacím a podtlaku. Používají se ve formě hotových vedení s koncovkami, ve verzích bez opletu nebo s jednoduchým či dvojitým opletem z kovových drátů, které zajišťují odolnost vůči vnitřnímu tlaku. Oblast použití zahrnuje všechny průmyslové odvětví pro různé druhy médií, například horkou vodu, páru, oleje, chemikálie, kapalné a těkavé plyny atd.
Flexibilní kovové hadicové sestavy s koncovkami
Připravené k použití, kompletní hadicové sestavy vyrobené z kovových tlakových hadic s navařenými koncovkami (vyrobené z uhlíkové oceli, nerezové oceli 304 a 316/316L). Hadicové sestavy se standardními závitovými koncovkami, přírubami, trubkami a dalšími koncovkami. S BSP, BSPT, NPT trubkovými závity, metrickými závity a UNF imperiálními závity. Pevné nebo otočné příruby podle PN-EN 1092-1 (DIN PN), také příruby podle americké normy ANSI B 16.5. Speciální koncovky jsou vyráběny na zakázku vždy co nejrychleji. K dispozici jsou také hadicové sestavy s pájenými mosaznými koncovkami.
Koncovky jsou svařovány našimi certifikovanými svářeči v atmosféře ochranného plynu, za kontrolovaných výrobních podmínek. Nejvyšší kvalita ocelových hadic a hadicových sestav svařovaných v Tubes International je potvrzena certifikáty vydanými Germanischer Lloyd, Det Norske Veritas a Úřadem technické inspekce (UDT) v rámci souladu s tlakovou směrnicí 97/23/EC.
Existuje také skupina flexibilních ocelových hadicových sestav ohřívaných např. párou, s dvojplášťovým provedením (viz skupina ohřívaných hadic). Při výběru ocelové hadicové sestavy je kromě pracovního tlaku, teploty a chemické odolnosti důležité pamatovat také na podmínky požadované pro připojení hadicové sestavy k instalaci, zejména na délku, polohu, minimální poloměr ohybu – zejména pokud se instalace pohybuje. Doporučuje se připravit rozměrový nákres instalace.
Najważniejsze cechy ciśnieniowych węży metalowych to:
- odolnost proti stárnutí materiálu a nehořlavost;
- široký rozsah teplotní odolnosti (od -270 °C do +700 °C);
- zachovaná pružnost při nízkých teplotách;
- vysoký provozní tlak (v závislosti na průměru a typu hadice);
- velmi dobrá odolnost vůči vakuu a podtlaku;
- nepropustnost pro pronikající plyny a kapaliny;
- vysoká chemická odolnost charakteristická pro nerezovou ocel nebo jiné materiály;
- trvanlivé upevnění koncovek, relativně bezpečný průběh případné destrukce v případě rozpojení těsnění.
Důležité poznámky k použití tlakových kovových hadic:
- Je třeba dodržovat zásady instalace a používání uvedené v návodu.
- Během montáže a provozu nesmí být hadice vystavena kroucení.
- Je třeba určit a zohlednit dynamické deformace hadice.
- Materiál hadice a koncovek musí být vybrán s ohledem na korozivní účinky média a vnějšího prostředí.
- Je třeba zohlednit výskyt a vliv vibrací.
- Při velmi vysokých rychlostech proudění způsobuje vlnitá konstrukce hadice turbulence, velký pokles tlaku a možnost výskytu nebezpečných vibrací.
- Je třeba zohlednit teplotní korekční faktor – uvedené hodnoty pracovního tlaku v tabulkách platí pro teplotu +20 °C.
Základní normy týkající se tlakových kovových hadic obecného použití v průmyslu jsou:
- EN ISO 10380 Pipework – Corrugated metal hoses and hose assemblies – týkající se kovových hadic a sestav hadic;
- EN ISO 10806 Pipework – Fittings for corrugated metal hoses – týkající se koncovek a spojů;
- EN 14585 Corrugated metal hose assemblies for pressure applications (týkající se požadavků směrnice o tlakových zařízeních PED pro kovové hadice);
Základní, nejčastěji používané materiály v konstrukci kovových hadic jsou:
| materiál obecně | hadice | opláštění | koncovky | montáž |
| HADICE Z NEREZOVÉ OCELI Nejpoužívanější. Dobrá odolnost proti korozi a teplotě | Nerezové austenitické oceli: AISI 321 nebo AISI 316 nebo AISI 316Ti | Nerezové austenitické oceli: AISI 304 nebo AISI 316 | Uhlíková ocel Nerezové austenitické oceli: AISI 304 nebo AISI 316, AISI 321 | svařování TIG v ochranné atmosféře argonu |
| HADICE ZE SLITIN MĚDI Používané ve specifických případech zejména kvůli dobrému tlumení vibrací. Teplotní omezení do ≈ 230°C | Bronz např.: CuSn2 | Bronz např.: CuSn4 | Slitiny mědi: mosaz, bronz | pájení |
| HADICE ZE SLITIN NIKLU Používané ve specifických případech kvůli velmi vysoké odolnosti proti korozi, zejména pro chlor. | Slitiny niklu např.: – Monel 400 – Hastelloy C276 – Inconel 625 | Slitiny niklu např.: Monel 400, Hastelloy C276, Inconel 625 Nerezové austenitické oceli: AISI 304 nebo 316 | Slitiny niklu např.: Monel 400, Hastelloy C276, Inconel 625 Nerezové austenitické oceli: AISI 316 | svařování TIG v ochranné atmosféře argonu |
Životnost zmáčecí: Tlaková kovová hadice, která nepodléhá vnitřnímu samovolnému stárnutí materiálu a je určena pro látky, které nezpůsobují korozi, by teoreticky mohla mít neomezenou životnost, kdyby neexistovaly cyklické změny napětí, které způsobují únavu materiálu a časem vedou k jeho praskání. Faktory jako: rychlost průtoku, pulsace a náhlé změny tlaku, teplota, geometrická konfigurace hadice a její charakter (statický nebo dynamický), montážní napětí, vliv vnějšího prostředí (poškození, nesprávná údržba) – mají zásadní význam pro dlouhodobý bezproblémový provoz hadice. Mezi návrhové parametry patří: provozní tlak v instalaci, posunutí (pohyby hadice), poloměr ohybu použitý v instalaci.
Tyto parametry jsou úzce spjaty s životností hadice: pokud chceme udržet stejnou životnost hadice při změně těchto parametrů (v přípustném rozsahu), pak:
a) zvýšením provozního tlaku v instalaci musíme zvýšit poloměr ohybu nebo snížit posunutí;
b) snížením poloměru ohybu musíme snížit provozní tlak nebo snížit posunutí;
c) zvýšením posunutí musíme snížit provozní tlak nebo zvýšit poloměr ohybu.
